Задние парковочные огни и подсветка номерного знака (Opel Insignia A)

Оглавление: Седан или хэтчбек ⬇ Универсал ⬇

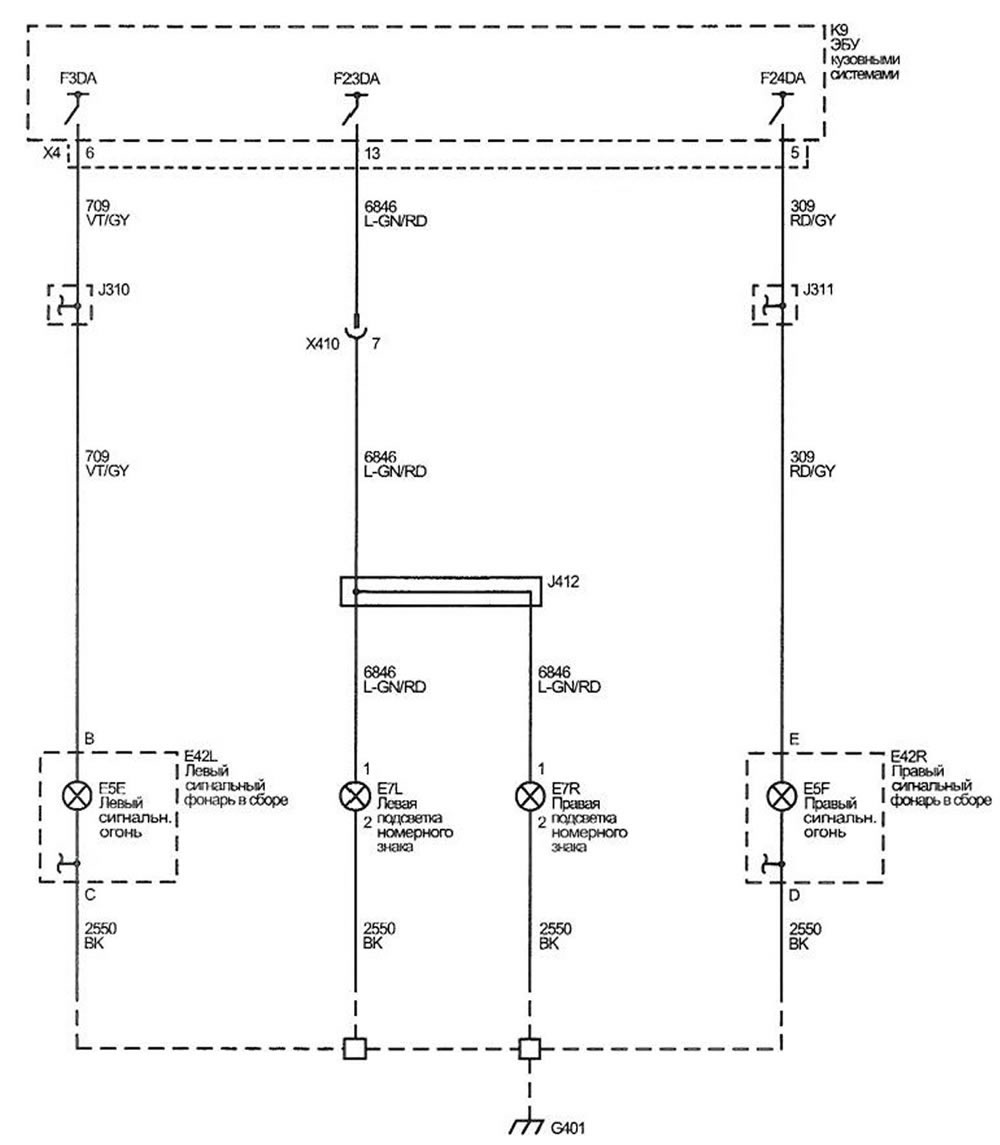

Седан или хэтчбек

Открыть большую картинку в новой вкладке →

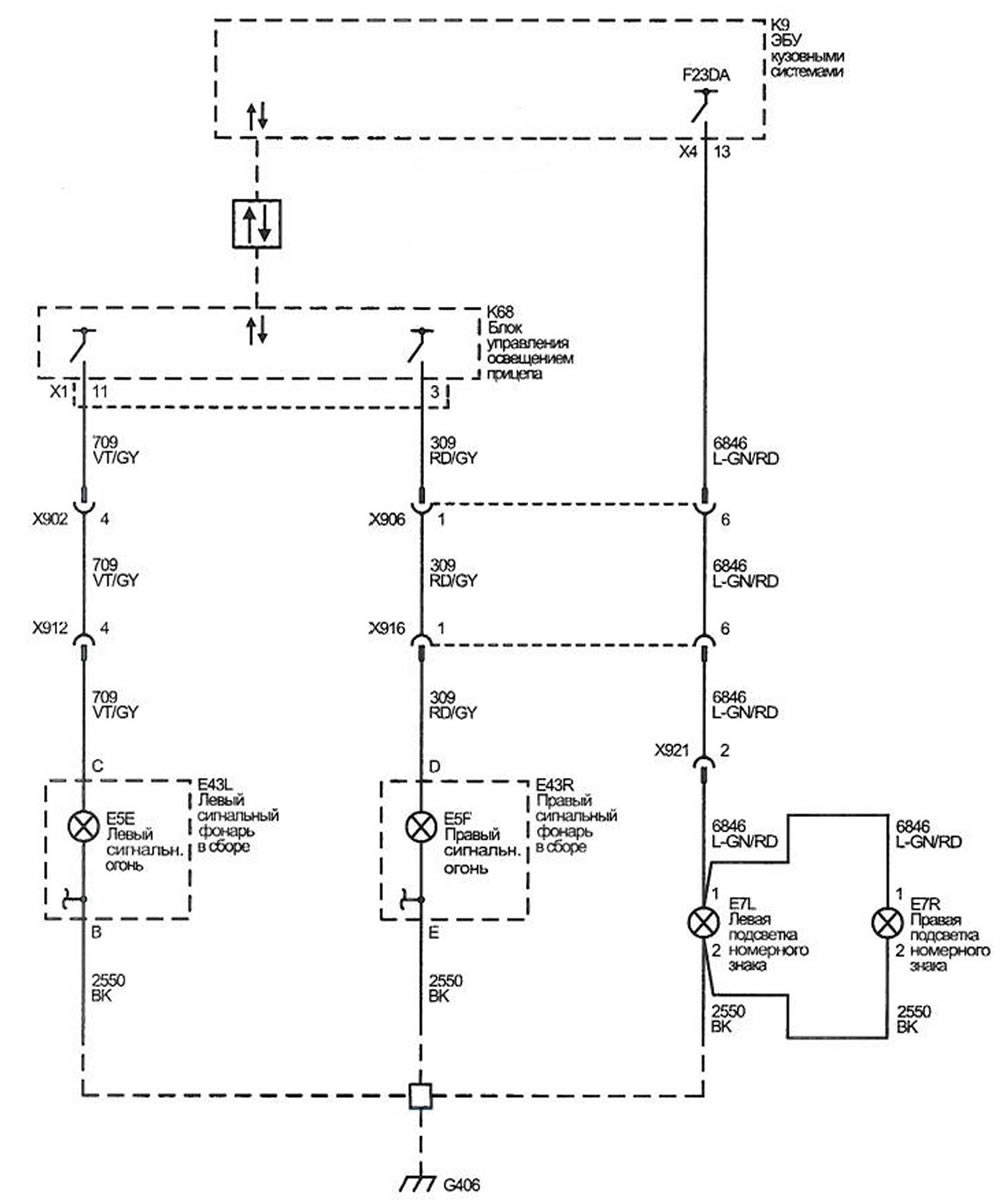

Универсал

Открыть большую картинку в новой вкладке →

Нестандартные символы и обозначения на схемах смотрите здесь →

Оригинальная статья на веб-портале [OPELBOOK]

Стандартные символы и обозначения цветов проводов на схемах смотрите здесь →

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Проверка статьи: Зиновьев Кирилл
