Снятие
Демонтируйте капот.
При замене шарнира: демонтируйте водоотталкиватель.
Снимите крышку блока реле модуля управления электронными системами кузова.
Установка
При замене крышки капота, установите изоляцию.

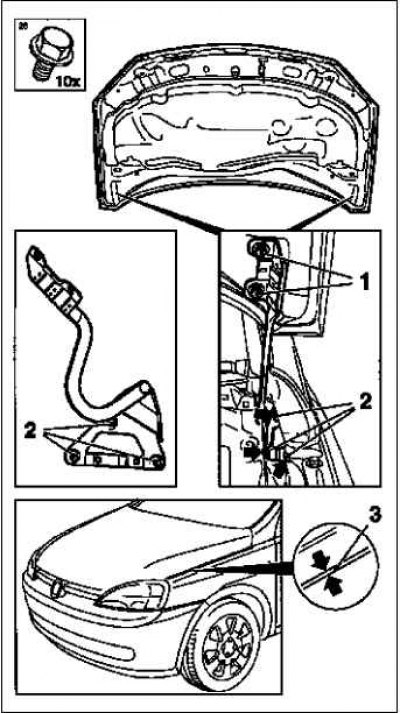

Подгоните капот к крылу.
Регулировка зазора 3 выполняется в точках привинчивания 1, а регулировка по высоте – в точках привинчивания 2.
1 – Точки привинчивания капота.
2 – Точки привинчивания шарнира капота.

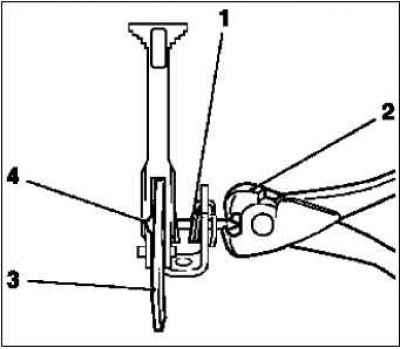

Сплющите конец заклепки с помощью щипцов 2.

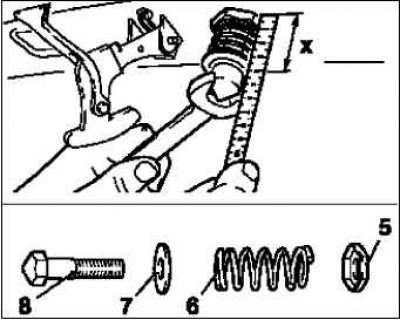

Отрегулируйте запирание.
Установочный размер (Х) = 40–45 мм.
Законтрите круглую гайку в следующей последовательности: 5 круглая гайка, 6 витая пружина, 7 шайба, 8 направляющий штифт.
Момент затяжки круглой гайки и направляющего штифта – 22 Н·м.
Примечание. Смажьте направляющий штифт.
Снятие и установка передней двери
Снятие

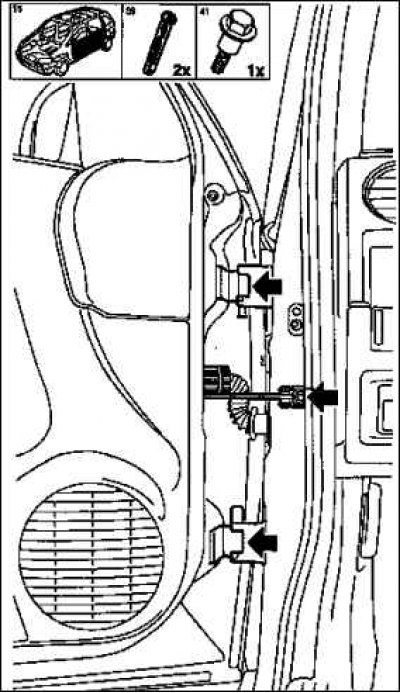

Отсоедините разъем жгута проводов.
Демонтируйте дверь.
Выкрутите крепежный винт крепления ленточного дверного ограничителя.
Демонтируйте зажимные втулки дверного шарнира.
Примечание. Для смазки зажимных втулок применяйте смазку высокого давления (номер детали 90 510 336 / номер по каталогу 19 48 606).
Установка
Установите дверь.
При необходимости отрегулируйте переднюю дверь.
Примечание. Соблюдайте установочные зазоры.

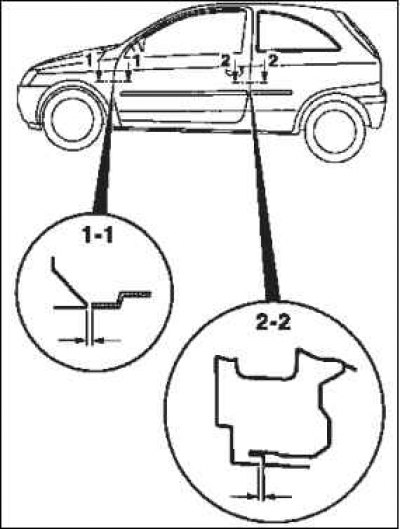

Установочные зазоры
Примечание. Размеры зазора касаются лакированной передней двери в комплекте со всеми монтируемыми деталями.
