Снятие
Демонтируйте внутреннюю обшивку задней откидной двери.
Демонтируйте шланг форсунки стеклоочистителя.
Поднимите стопорную скобу.
Выдавите пневматическую пружину 1 из шарового подпятника.
Освободите и вытяните палец шарнира 2.
Отсоедините разъем жгута проводов.
Снимите заднюю откидную дверь.
При замене: переустановите или замена монтируемые детали задней откидной двери.
Установка
Установите заднюю откидную дверь.
Подсоедините разъем жгута проводов.
Вдавите пневматическую пружину на шаровой подпятник.
Установите шланг форсунки стеклоочистителя.
Установите внутреннюю обшивку задней откидной двери.

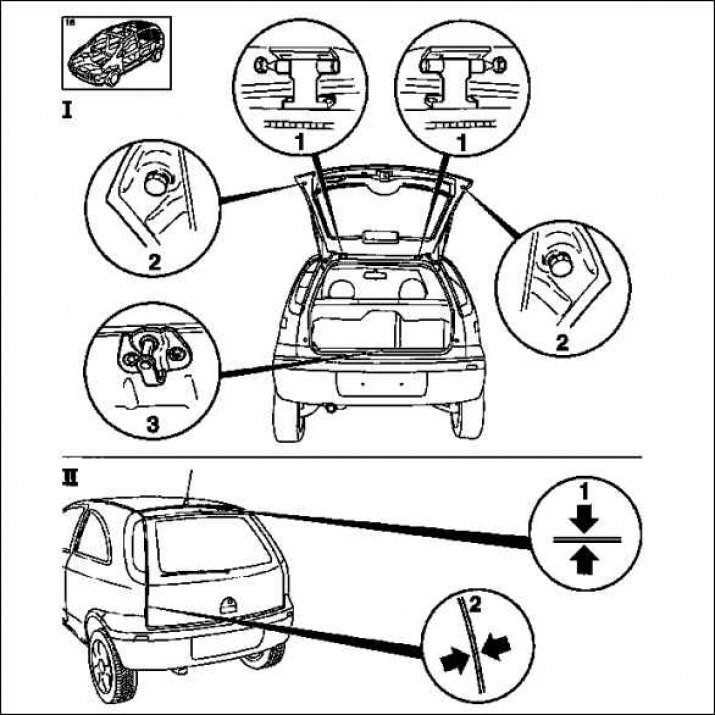

При необходимости отрегулируйте оба шарнира 1, замок 3, резиновые подушки 2.
Примечание. Для смазки пальцев шарниров задней откидной двери: применяйте смазку высокого давления.
Примечание. Зазоры указаны для укомплектованной задней откидной двери с нанесенным лакокрасочным покрытием, со всеми монтируемыми деталями.
Размеры зазора, мм
