Система управления двигателями Х17DTL и Х20DTL
0

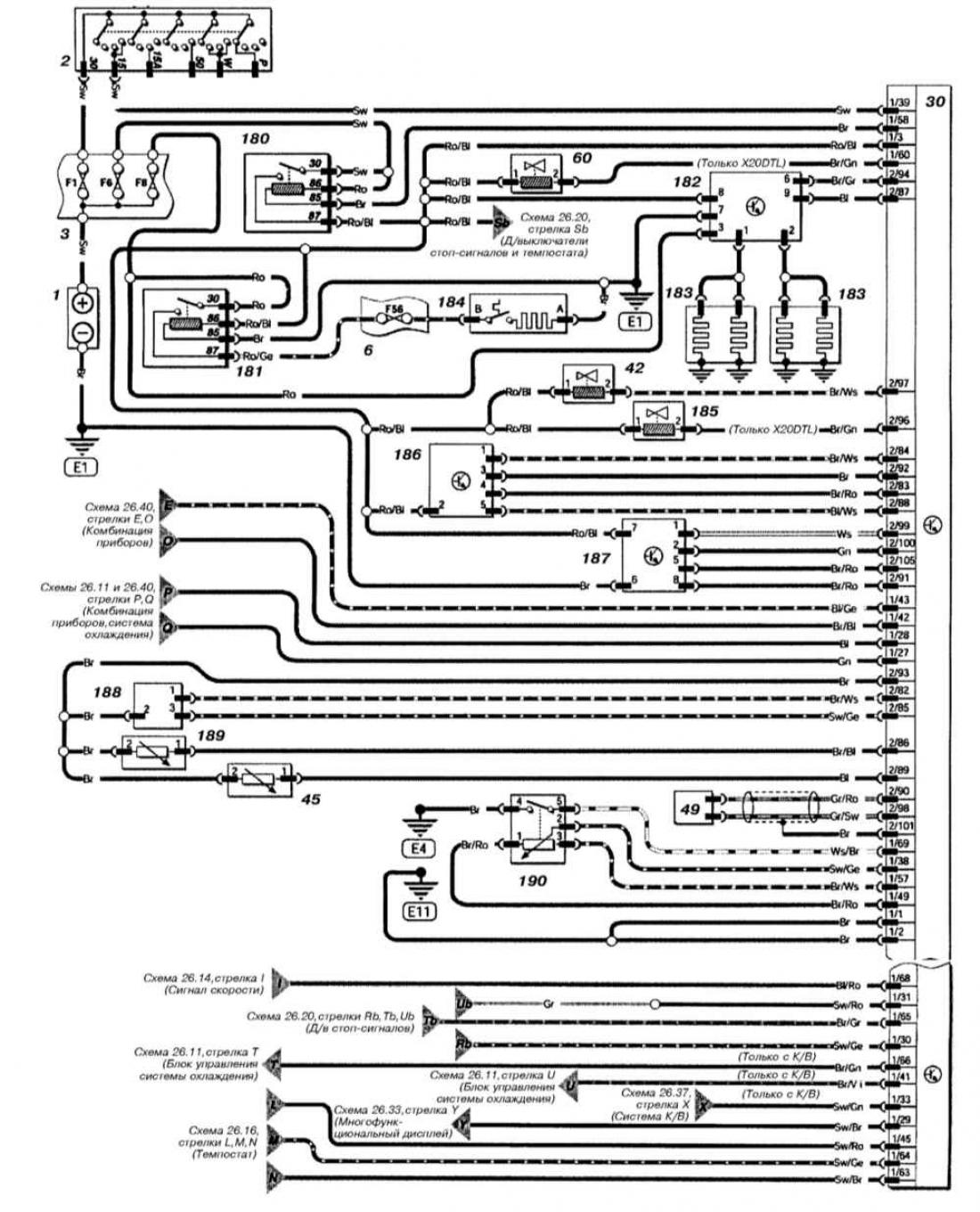

Система управления двигателями Х17DTL и Х20DTL
Открыть большую картинку в новой вкладке →
Обозначения к электрической схеме
смотрите здесь →
