Главная
Астра
Astra G
Электрооборудование
Электрические схемы
Многофункциональный дисплей (Astra и Zafira дизель)
0

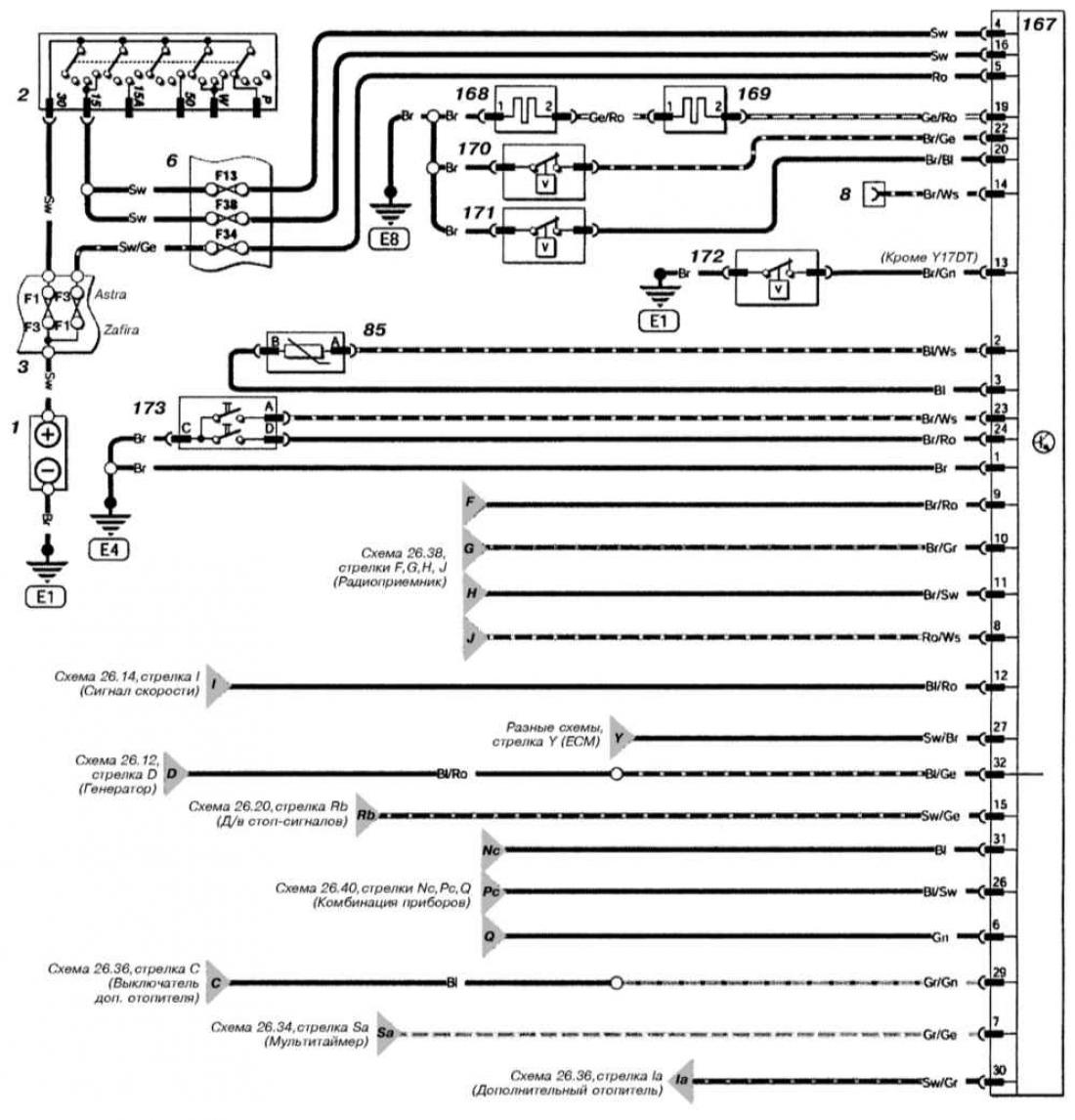

Многофункциональный дисплей (Astra и Zafira дизель)
Открыть большую картинку в новой вкладке →
Обозначения к электрической схеме
смотрите здесь →
