Вакуумный насос установлен на левой стороне корпуса распределительного вала и приводится в действие от последнего.
Дизельный двигатель 17YD объемом 1,7 л
Снятие
Отсоединить вакуумный шланг.

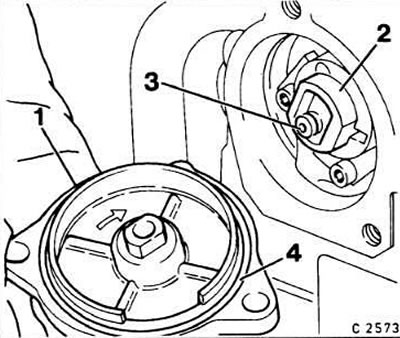

Отвернуть два болта крепления вакуумного насоса 1 к корпусу распределительного вала.
Вынуть привод 2 и трубку для подвода масла 3.
Установка
Установить трубку для подвода масла с новыми уплотнительными кольцами на распределительный вал.
Установить привод.
Установить вакуумный насос с новым уплотнительным кольцом и затянуть болты крепления насоса моментом 28 Нм.
Подсоединить вакуумный шланг.
Дизельный двигатель ТС4ЕЕ1 объемом 1,7 л с турбонаддувом
Вакуумный насос закреплен на задней стороне генератора и приводится в действие от последнего.

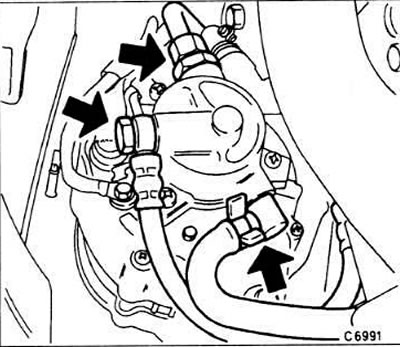

Снятие
Отсоединить вакуумный шланг.
Отсоединить трубку для подвода масла.

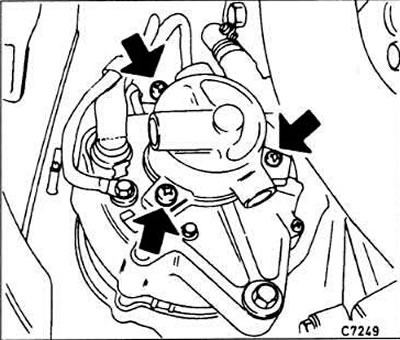

Отвернуть болты крепления вакуумного насоса и снять насос вместе с уплотнительным кольцом.
Установка
Проверить уплотнительное кольцо на отсутствие повреждений, при необходимости заменить.
Установить вакуумный насос с уплотнительным кольцом на место и затянуть болты крепления моментом 7 Нм.
Залить около 5 см3 моторного масла во входное отверстие вакуумного насоса.
Установить трубку для подвода масла с новыми уплотнительными кольцами и закрепить ее моментом 25 Нм.
Установить и закрепить вакуумный шланг.
