2. Если оборудовано, извлечь выключатель подушки безопасности переднего пассажира (1) и отсоединить электрический разъем.
3. При помощи пластикового шпателя поддеть и снять правую наружную облицовочную крышку приборной панели (2).

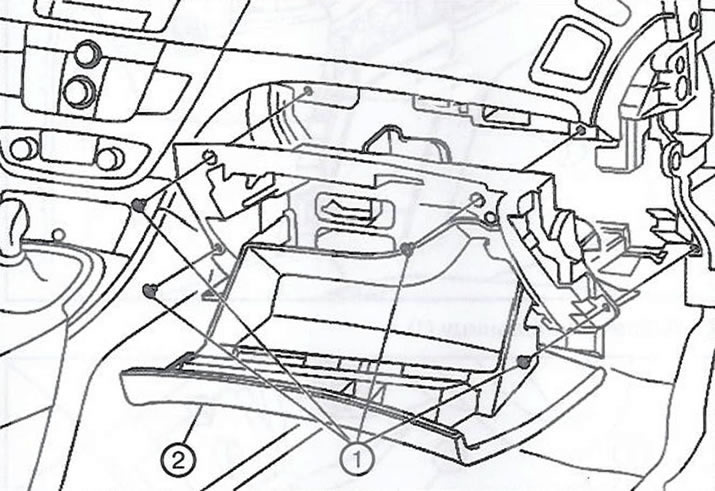

4. Отвернуть четыре винта (1) и отсоединить электрические разъемы.
5. Снять перчаточный ящик в сборе (2).

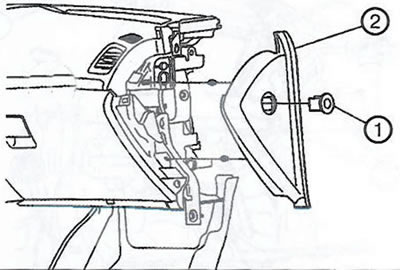

6. Отвернуть три болта крепления (1), после чего, прижав удлинитель нижней боковой облицовочной панели (2), потянуть его на себя для отсоединения от приборной панели, и снять.
7. При помощи пластикового шпателя поддеть и снять левую наружную облицовочную крышку приборной панели (1).

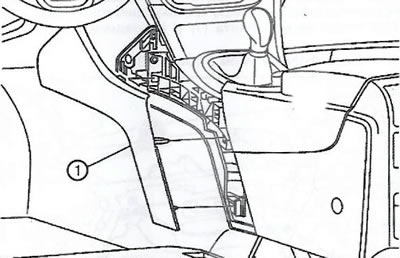

8. Поддев и потянув наружу снять удлинители панелей передней напольной консоли (1) с обеих сторон.

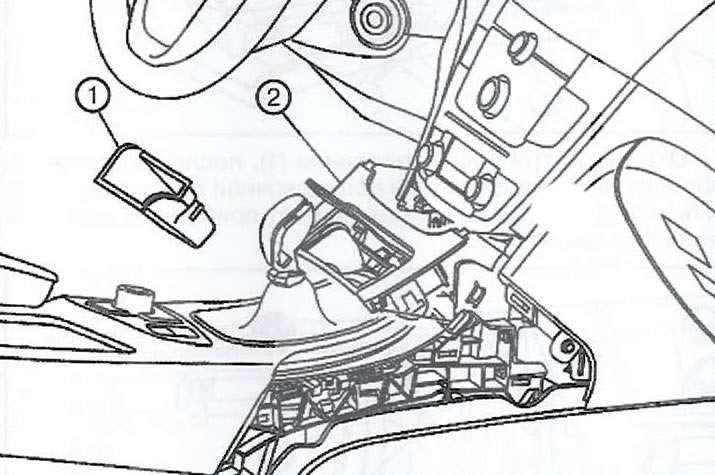

9. Извлечь пепельницу (1).
10. При помощи плоского шпателя отцепить корпус пепельницы (2) от приборной панели и отсоединить электрические разъемы.
Примечание. Если корпус пепельницы (2) подлежит замене, переставить с него все необходимые компоненты на новую деталь.

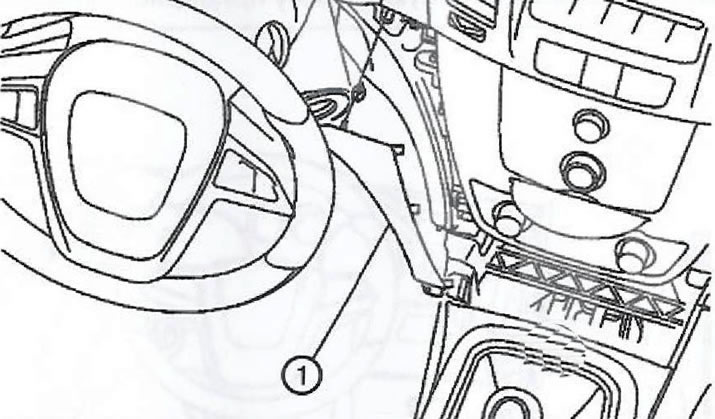

11. При помощи пластикового шпателя поддеть и снять молдинг со стороны водителя (1) с панели приборов.

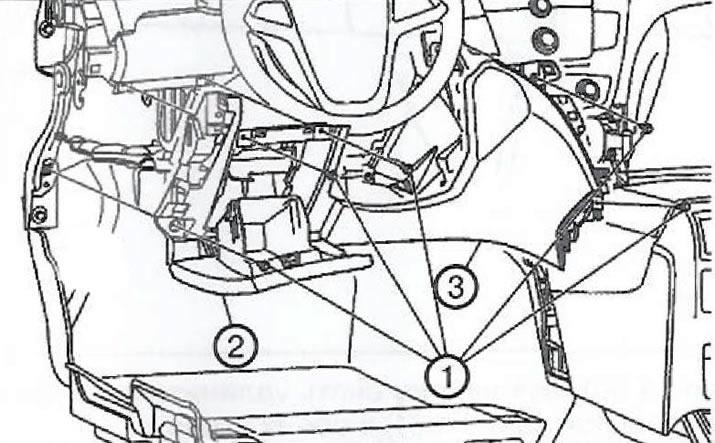

12. Отвернуть пять винтов (1).
13. Снять вещевой отсек (2).
Примечание. При замене нижней облицовочной панели переставить вещевой отсек (2) на новую панель.
14. Поддеть нижнюю облицовочную панель (3) и, потянув на себя, отцепить фиксаторы крепления к приборной панели. Снять нижнюю облицовочную панель (3).
15. При помощи инструмента ВО-569-А удалить два фиксатора (1) и снять изолятор нижней облицовочной панели (2).
16. Снять радиоприемник.
17. Снять панель управления отопителем и кондиционером.
18. Снять передние динамики салона.
19. Отвернуть шесть винтов (1) и снять переднюю напольную консоль (2).
Примечание. Для отворачивания винтов крепления передней напольной консоли сдвинуть передние сиденья в необходимое положение.
20. Снять облицовочные кожухи рулевой колонки.
21. Снять комбинацию приборов.
22. Снять облицовочные панели передних кузовных стоек.

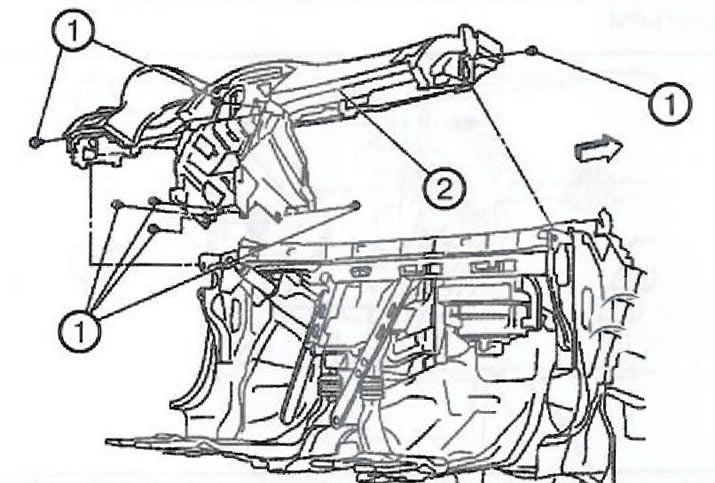

23. Отвернуть семь винтов (1) крепления приборной панели.
Примечание. Момент затяжки: 9Нм
24. Отсоединить жгут проводов от приборной панели в сборе.
25. При помощи ассистента снять и извлечь приборную панель (2) из автомобиля.
Примечание. Если приборная панель подлежит замене, переставить все необходимые компоненты на новую приборную панель.
26. Установка производится в порядке, обратном снятию.
