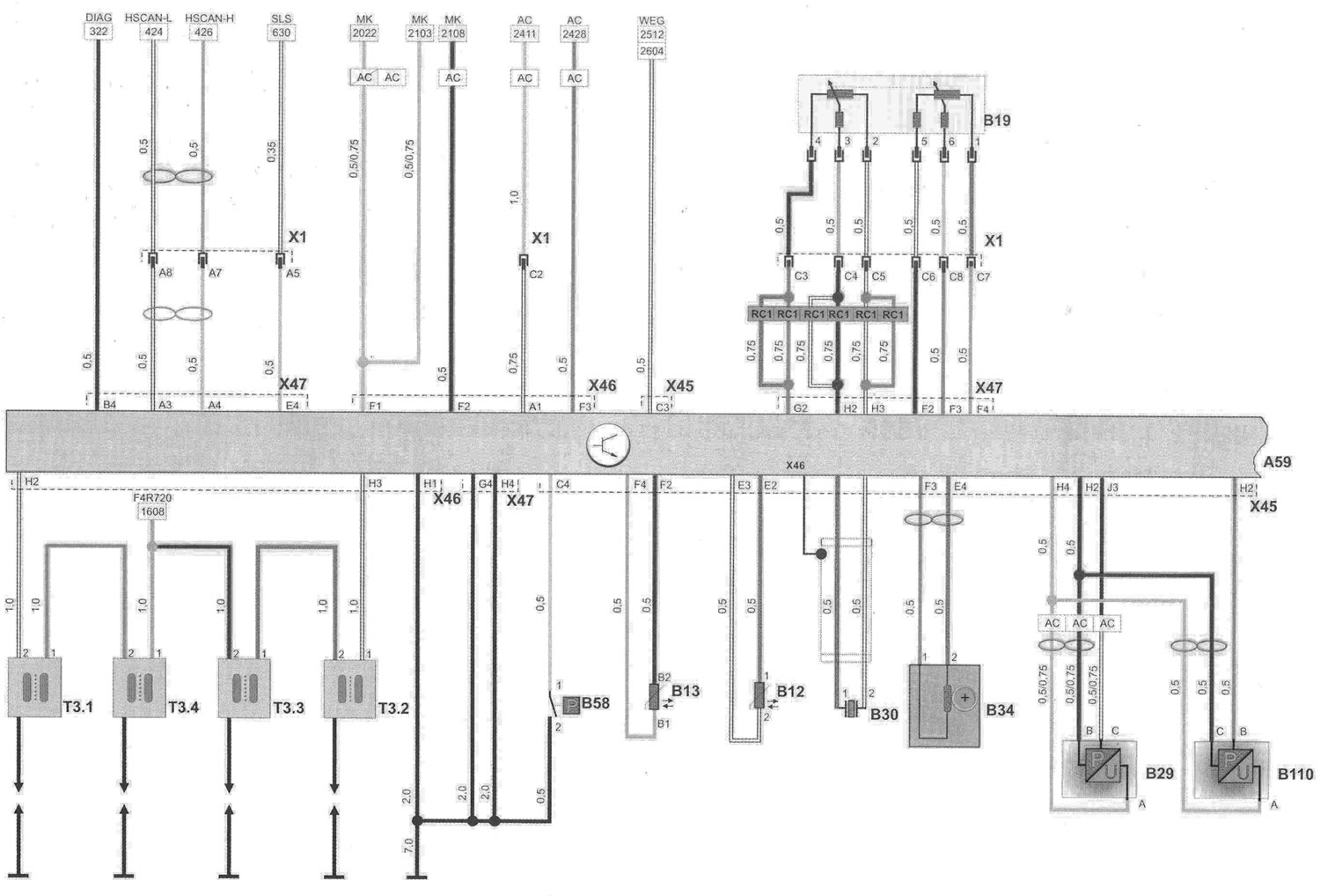

Система управления бензиновым двигателем F4R 720 Sagem S 2000 RPM (II) (Opel Vivaro A)

Система управления бензиновым двигателем F4R 720 Sagem S 2000 RPM (II)

Подписи элементов принципиальных электрических схем соединений находятся здесь →

Сокращения элементов принципиальных электрических схем соединений находятся здесь →

Цветовая маркировка проводов
BG	Бесцветный	VT	Фиолетовый
PK	Розовый	GY	Коричневый
BN	Коричневый	WH	Белый
RD	Красный	OG	Оранжевый
GN	Зеленый	YE	Желтый
