Задние окна и панель крыши 3-дверных моделей типа эйртоп (Opel Frontera A)

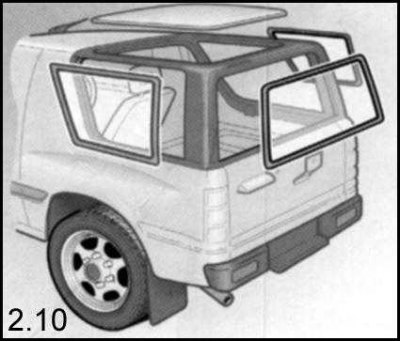

Трехдверные модели Эйртоп оборудованы съемными панелью крыши и боковыми и задним стеклами.

Внимание! Во время движения при снятых стеклах и открытом верхе пассажиры не должны высовываться за габариты автомобиля! Не забывайте о необходимости пользования ремнями безопасности!

Снятие и установка панели крыши

1. Панель крыши крепится на своем штатном месте посредством четырех защелок.



2. Передние две из них оборудованы блокираторами.

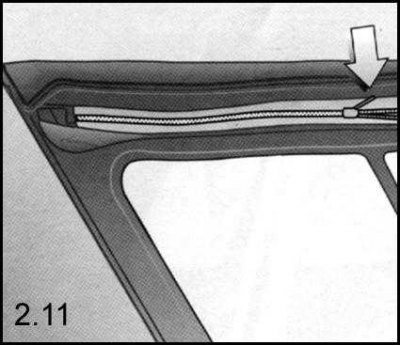

3. Для освобождения панели, поочередно отпустите защелки, потянув их вниз до освобождения пружин.

4. Поднимите панель и снимите ее с крышки автомобиля.



5. При установке выровняйте защелки съемной панели по отношению к своим направляющим в крыше автомобиля.

6. Накиньте нижние концы защелок на направляющие, а верхние плотно прижмите до щелчка.

7. В случае необходимости повторите процедуру, добиваясь надежной фиксации панели на крыше автомобиля.

Внимание! Эксплуатация автомобиля с ненадежно зафиксированной съемной панелью крыши недопустима !

Открывание, снятие и установка боковых стекол

Открывание

Источник находится на веб-сайте [www.OPELBOOK.ru]

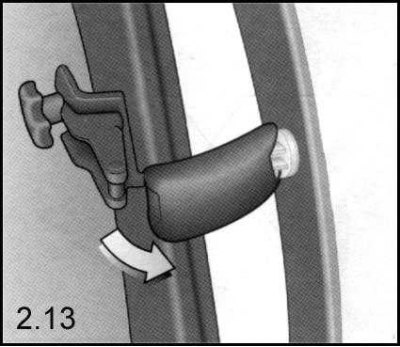

1. Для открывания окна потяните ручку защелки и зафиксируйте ее в этом положении, повернув наружу.

2. При закрывании окна проследите за плотностью прижимания стекла в проеме и надежностью фиксации его защелками.

Снятие

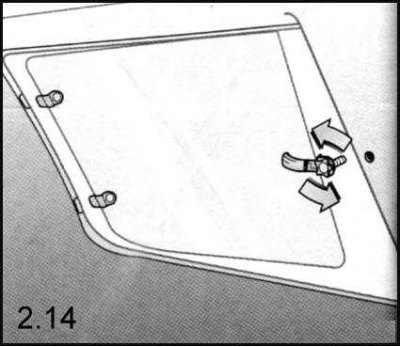

1. Для снятия бокового стекла переведите защелку его фиксатора в полностью открытое положение, затем, придерживая стекло, отдайте ручной болт с пластмассовой головкой, которым защелка крепится к кузову.



2. Аккуратно извлеките петли из своих посадочных пазов в передней части оконного проема - проследите, чтобы уплотнитель не отделился от фланца.

3. При установке стекла заведите петли в свои пазы и проследите за правильностью прижимания стекла к уплотнителю оконного проема.

4. От руки полностью затяните болт защелки.

Снятие и установка стекла двери задка

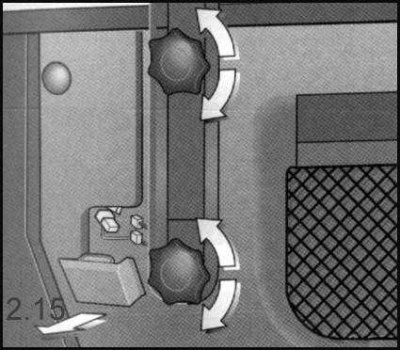

1. Опоры стекла крепятся к двери задка четырьмя затягиваемыми вручную болтами с пластмассовыми головками. Прежде чем отворачивать болты, отсоедините электропроводку от мотора заднего стеклоочистителя - разъемы расположены под панелью обивки.

2. При установке стекла проследите за надежностью прижимания его к уплотнителю оконного проема - поверхности стекла и уплотнителя должны оказаться заподлицо друг к другу.

3. От руки полностью затяните болты опор и подсоедините электропроводку к мотору привода стеклоочистителя.

Внимание! Во избежание попадания в салон отработавших газов дверь задка и ее стекло во время движения должны быть плотно закрыты (см. выше).
