2. Снимите рукав подачи воздуха в пассажирский ножной колодец (см. Раздел 15).
3. Отсоедините воздуховод (см. сопр. иллюстрацию) охлаждения главного вещевого ящика, отожмите фиксатор и рассоедините разъем электропроводки электромотора привода управления распределением воздушного потока. Выверните 2 крепежных винта и извлеките электромотор.

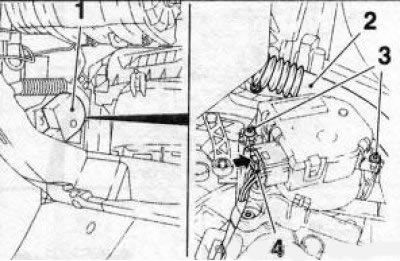

14.3 Снятие электромотора (1) привода управления распределением воздушного потока - стрелкой указано направление отжимания фиксатора: 2. Воздуховод охлаждения главного вещевого ящика; 3. Крепежные винты; 4. Разъем электропроводки
4. Отсоедините 3 тяги привода управления распределением воздушного потока (см. сопр. иллюстрацию). Выверните 2 крепежных винта и извлеките привод.

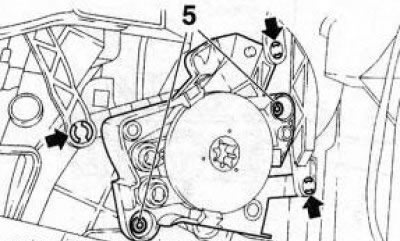

14.4 Винты (5) крепления привода управления распределением воздушного потока - стрелками указаны места крепления тяг привода
5. Установка производится в обратном порядке.
