2. Сместите назад направляющую втулку устройства автоматической регулировки привода стояночного тормоза и закрепите ее в этом положении. (см. сопр. иллюстрацию).

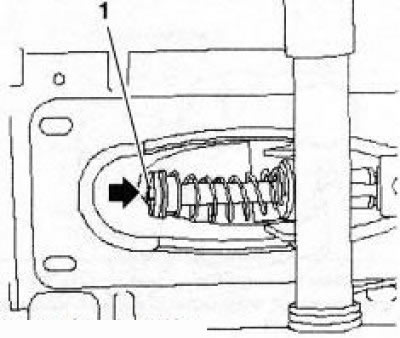

13.2 Сместите направляющую втулку (1) устройства автоматической регулировки привода стояночного тормоза в указанном стрелкой направлении
3. Отожмите вниз рычаг устройства блокирования транспортировки (см. сопр. иллюстрацию) и зафиксируйте его, при этом направляющую втулка должна оставаться в отжатом положении.

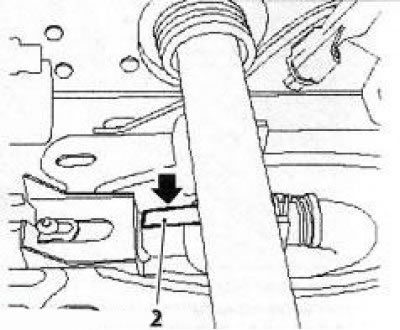

13.3 Отожмите и зафиксируйте в нижнем положении рычаг (2) устройства блокирования транспортировки

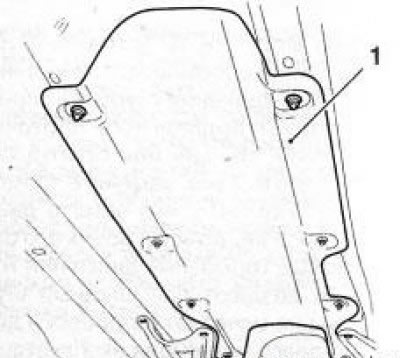

4. Снимите систему выпуска отработавших газов (см. Главу 4) и снимите термозащитный экран с днища автомобиля (см. сопр. иллюстрацию).
5. Снимите стопорное кольцо, извлеките соединительный палец и отсоедините уравнитель (см. сопр. иллюстрацию) от передней секции троса привода стояночного тормоза.

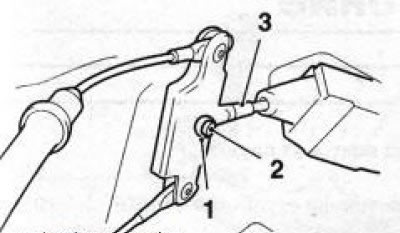

13.5 Стопорное кольцо (1) пальца (2) крепления передней секции троса привода стояночного тормоза к уравнителю (3)
6. Отожмите фиксаторы и рассоедините разъем (см. сопр. иллюстрацию) электропроводки датчика-выключателя контрольной лампы взведения стояночного тормоза.

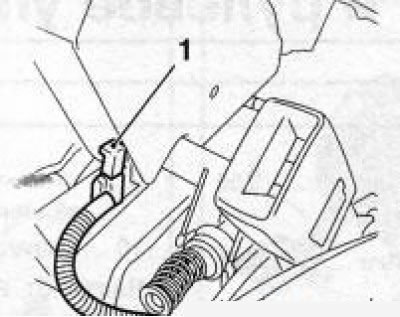

13.6 Разъем (1) электропроводки датчика-выключателя контрольной лампы взведения стояночного тормоза
7. Отпустите 4 гайки (см. сопр. иллюстрацию) крепления рычага сточночного тормоза к днищу автомобиля и снимите рычаг вместе с пыльником.

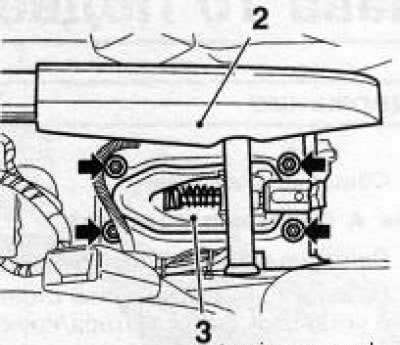

13.7 Гайки (указаны стрелками) крепления рычага (2) стояночного тормоза: 3. Пыльник рукоятки рычага
8. Установка производится в порядке, обратном порядку снятия. При установке следите, чтобы уравнитель главной секции приводного троса не перекручивался. При взведении рычага стояночного тормоза рычаг устройства блокирования транспортировки вернется в первоначальное положение, и натяжение троса автоматически отрегулируется.
