Демонтаж троса дроссельной заслонки
Трос дроссельной заслонки соединяет педаль газа и дроссельную заслонку системы впрыска. Его самый большой недостаток: он очень чувствителен к изгибу, поэтому при монтаже на это нужно обращать особое внимание.
- Вытяните пластмассовый ниппель троса дроссельной заслонки на верхнем конце педали газа и снимите трос вверх.
- Откройте капот. Снимите пластмассовый вывод за тормозным усилителем на передней стенке и полностью вытяните трос дроссельной заслонки.
- Для этого, если нужно, слейте в емкость охлаждающую жидкость. Демонтируйте расширительный бачок с охлаждающей жидкостью на передней стенке и отложите в сторону.
- Отожмите зажим на шаровой головке переднего конца троса дроссельной заслонки и выньте.
- Отожмите трос дроссельной заслонки от системы тяг подачи газа и снимите с контропоры
- При монтаже слегка смажьте шаровую головку троса.

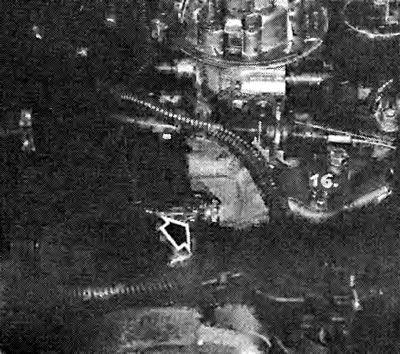

Внизу на впускном коллекторе рядом с генератором находится датчик температуры охлаждающей жидкости (стрелка). Он передает в блок управления информацию о температуре охлаждающей жидкости в данный момент, для подготовки оптимального состава топливовоздушной смеси.

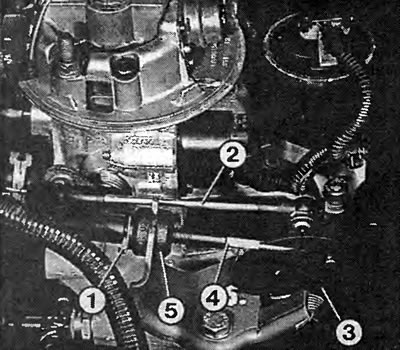

Детали управления дроссельной заслонкой системы центрального впрыска Multec:
1 - предохранительная скоба;
2 - тяга управления дроссельной заслонкой;
3 - блок шкива;
4 - трос дроссельной заслонки;
5 - контропора.
Регулировка троса дроссельной заслонки
Трос дроссельной заслонки всегда должен устанавливаться без натяжения, т.е. с некоторым припуском.
- Пусть ваш помощник полностью отожмет педаль газа.
- Выньте скобу на установочном кронштейне.
- Приведите дроссельную заслонку в положение полного газа путем натягивания оболочки троса.
- Вставьте стопорную скобу в соответствующую риску в сегмент канавки на конце оболочки троса дроссельной заслонки.
- Проверка: в положении холостого хода у троса дроссельной заслонки должен быть припуск. При полностью отжатой педали газа в системе впрыска должно создаваться положение полного газа.
- Если хода педали газа недостаточно, то он должен быть соответственно отрегулирован с помощью винта вверху на педали газа.
