Примечание: Для выполнения этой работы потребуется съемник пружин клапанов. При сборке используйте новые маслосъемные колпачки.
Разборка
1. Сняв головку блока цилиндров, как описано в Главе 21, очистите ее внешнюю поверхность от грязи.
2. Снимите кожух термостата, а на моделях 1.4 и 1.6 литра сам термостат, как описано в Разделе 3. Снимите коллекторы, как описано в Разделе 4А, 4В или 4С. Снимите свечи зажигания, если еще не сделали это.

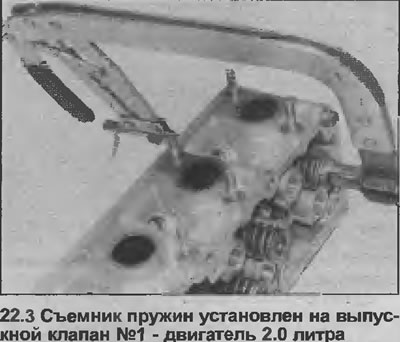

3. Чтобы снять клапан, установите съемник. Проверьте, чтобы рычаги инструмента были надежно помещены в головке клапана и опоре пружины (см. иллюстрацию).
4. Сожмите клапанную пружину, чтобы уменьшить давление опоры, действующей на сухари клапана.
5. Извлеките два сухаря клапана, затем медленно выпустите компрессор.
6. Снимите опору пружины, пружину, маслосъемный колпачок и вторую опору пружины, затем достаньте клапан.

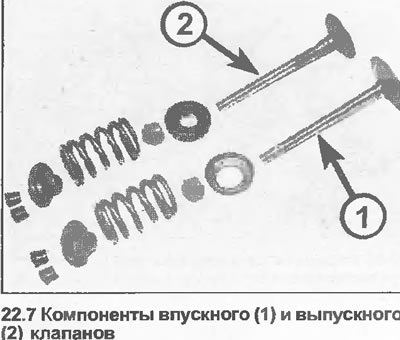

7. Повторите процедуру с оставшимися клапанами сложите все компоненты в строгом порядке, чтобы их можно было установить на свои места (см. иллюстрацию).
8. Проверьте состояние головки блока цилиндров и клапанов, как описано в Главе 23.
Сборка
9. Очистив все компоненты, начните сборку следующим образом.
10. Начиная с одного конца головки блока цилиндров, установите компоненты клапанов следующим образом.

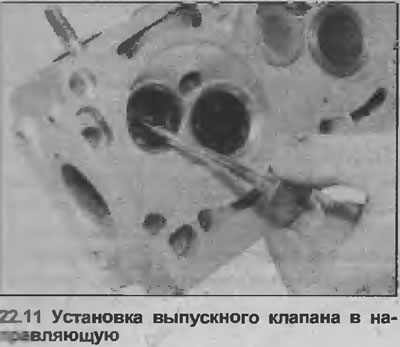

11. Вставьте клапан в направляющую, хорошо смажьте шток клапана чистым маслом (см. иллюстрацию). Обратите внимание, старые компоненты необходимо устанавливать на свои места.

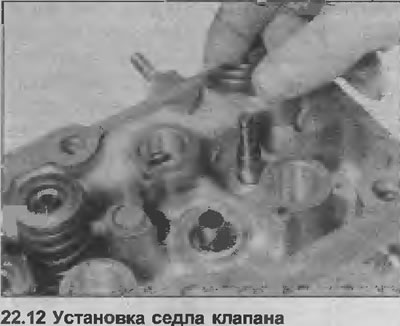

12. Установите опору пружины (см. иллюстрацию).

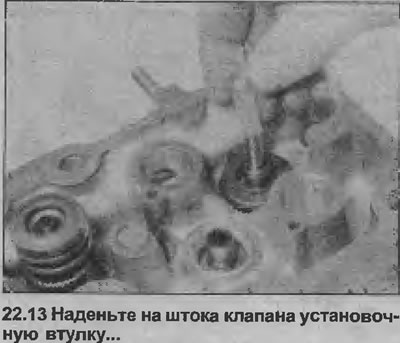

13. Новые маслосъемные колпачки снабжены установочной втулкой, которая охватывает канавку для сухарей в штоке, чтобы предотвратить повреждение колпачка при его движении вниз по штоку (см. иллюстрацию). Если втулки нет, оберните верх штока клапана липкой лентой.

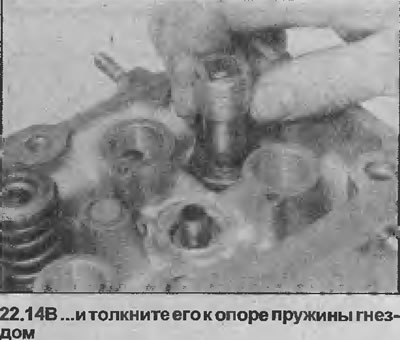

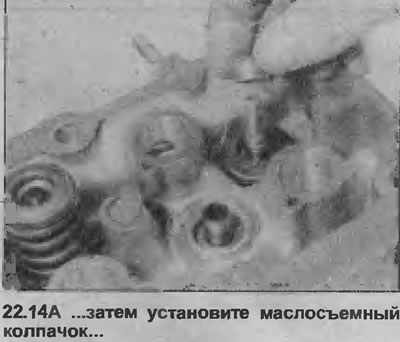

14. Подтолкните маслосъемный колпачок вниз по штоку, используя трубку, пока он полностью не упрется в опору пружины (см. иллюстрации). Снимите втулку или ленту со штока клапана.

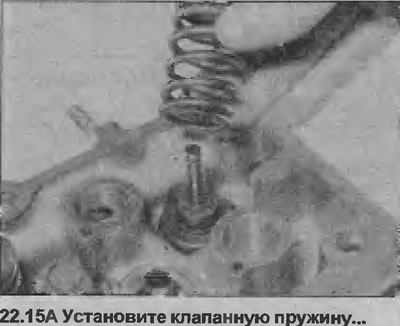

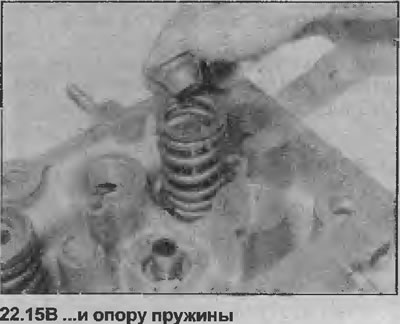

15. Установите клапанную пружину и опору (см. иллюстрации).
16. Установите съемник пружин, сожмите пружину, пока из опоры не появится канавка для сухарей.

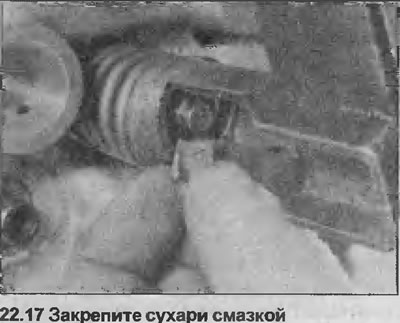

17. Нанесите немного смазки в канавку для сухарей, затем установите сухари, узкими концами к пружине (см. иллюстрацию). Смазка должна удерживать их в канавке.
18. Медленно выпустите компрессор, следите, чтобы сухари не были смещены в канавке. Когда компрессор будет полностью освобожден, ударьте по верху сборки клапана киянкой, чтобы уладить компоненты.
19. Повторите процедуру с оставшимися клапанами. При этом следите, чтобы все компоненты были установлены в их первоначальные положения.
20. Где необходимо, установите коллекторы, как описано в Разделе 4А, 4В или 4С, и/или термостат и кожух, как описано в Разделе 3. Установите свечи зажигания, если требуется.
21. Установите головку блока цилиндров, как описано в Главе 21.
