Повлачење
1. Искључите негативни кабл батерије.
2. Испразните расхладну течност, уклоните свећице и уклоните каиш помоћног погона.

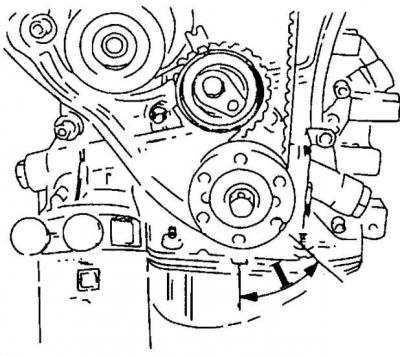

3. Уклоните зупчасти каиш. Окрените радилицу за око 60°уназад пре него што уклоните каиш. Ово смањује вероватноћу контакта између вентила и клипова.
4. Уклоните усисне и издувне гране.
5. Уклоните поклопац брегастог вратила.
6. Уклоните ланчаник брегастог вратила.
7. Уклоните завртње који учвршћују поклопац задњег зупчастог ремена за кућиште брегастог вратила.
8. Одспојите жице са ДИС модула, сензора температуре расхладне течности и сензора радилице. Уклоните завртње који причвршћују жице за уземљење за предњи део главе цилиндра.
9. Одвојите црева расхладне течности са главе цилиндра. Одвојите жице од сензора на левој страни кућишта термостата.
10. Проверите да ли су искључена сва црева и жице које ометају уклањање главе цилиндра.

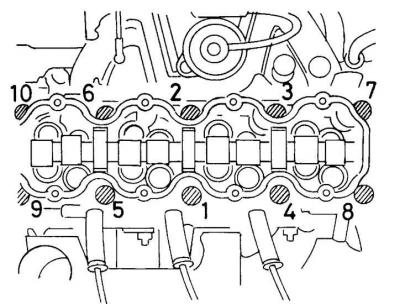

11. Уклоните завртње са главом у обрнутом редоследу затезања (види сл. Редослед затезања вијака главе мотора).
12. Уклоните кућиште брегастог вратила са главе цилиндра.
13. Уклоните главу цилиндра и заптивку главе.
Припрема за инсталацију
1. Темељно очистите спојне површине главе и блока цилиндра. Очистите канале за воду и уље у глави. Очистите главе клипова од наслага угљеника.
2. Прегледајте површине које се спајају да ли има дубоких огреботина, удубљења или других оштећења. Мале огреботине се могу очистити брусним папиром, тешка оштећења се морају обрадити на машини.
3. Проверите да површина на коју треба да се угради заптивка није деформисана.
4. Очистите навоје завртња у глави цилиндра.
5. Припремите нове завртње.
Инсталација

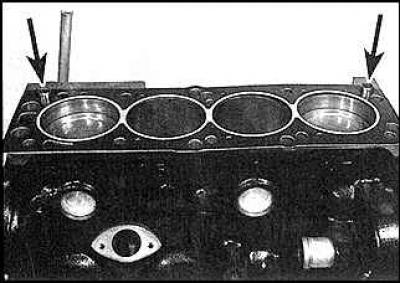

1. Поставите заптивку главе на клинове за типле (означено стрелицама).

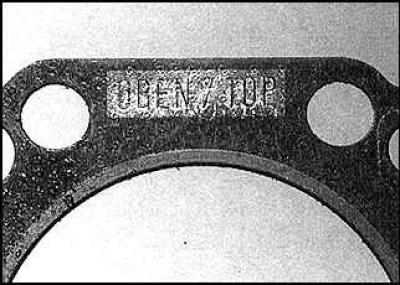

2. Проверите да ли је ознака на заптивци окренута нагоре.
3. Инсталирајте главу.

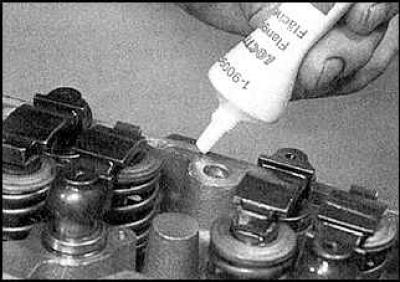

4. Нанесите заптивач Н15 03 170 на спојне површине главе и кућишта брегастог вратила.
5. Подмажите топове уљем.
6. Инсталирајте кућиште брегастог вратила.
7. Поставите нове завртње главе цилиндра.

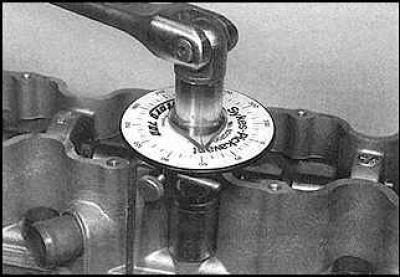

8. Редом затегните завртње са главом (види сл. Редослед затезања вијака главе мотора) у складу са подацима наведеним у пододељак 3.1.1.
9. Инсталирајте преостале делове.
10. Повежите акумулатор, упалите аутомобил и тестирајте мотор.
