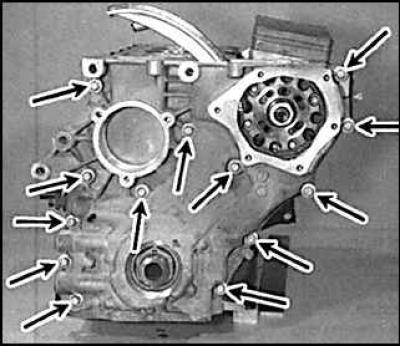

Вијци за монтажу су означени стрелицама.
Повлачење
1. Уклоните горњи поклопац разводног ланца и ланчаник.
2. Уклоните главу цилиндра. Теоретски, могуће је уклонити поклопац разводног ланца без уклањања главе цилиндра, међутим, у овом случају постоји велика вероватноћа оштећења заптивке главе цилиндра.
3. Уклоните пумпу расхладне течности.
4. Уклоните ременицу радилице. Када отпуштате монтажни вијак ременице, привремено уклоните ременицу за закључавање радилице и након уклањања ременице, поставите клин за закључавање на место.
5. Уклоните посуду за уље.
6. Уклоните генератор.
7. Уклоните пумпу серво управљача.
8. Одврните доње дугме затезача ланца и уклоните клип затезача ланца.
9. Уклоните завртње који причвршћују поклопац ланца за блок мотора и уклоните поклопац. Имајте на уму да су вијци различите дужине.

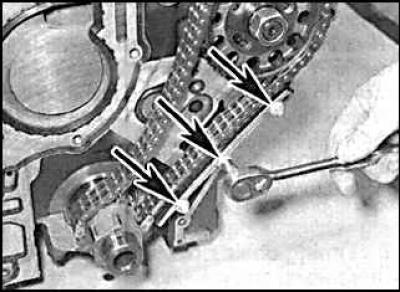

10. Одврните завртањ шарке и уклоните горњи (1) и ниже (2) затезачи ланаца.

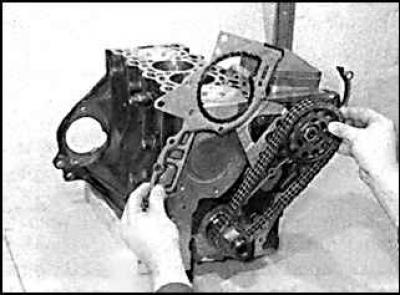

11. Уклоните завртње (означено стрелицама) и уклоните доњу вођицу ланца са блока цилиндра.
12. Привремено уклоните ланчаник са пумпе за гориво и уклоните заптивку поклопца ланца, а затим поново поставите ланчаник.
Инсталација
1. Замените уљну заптивку радилице.
2. Проверите да ли су спојне површине поклопца и главе цилиндра чисте и суве и да су клинови погона у својим лежиштима.

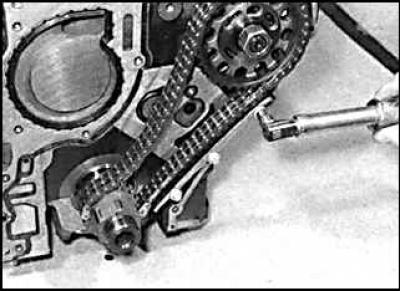

3. Привремено уклоните ланчаник са вратила пумпе за гориво, поставите одстојник и поставите га на вођице. Поставите ланчаник на осовину пумпе за гориво.

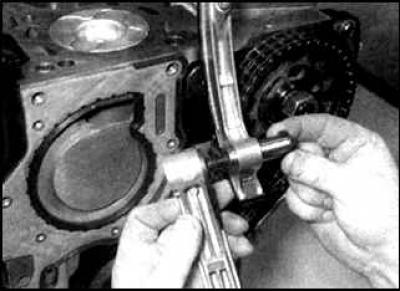

4. Инсталирајте доњу вођицу ланца.
5. Уградите затезаче ланца и причврстите их завртњем.
6. Замените поклопац ланца, поравнајте погон пумпе за уље са ланчаником радилице и гурните поклопац преко вођица.
7. Постепено затегните завртње поклопца ланца у низу.
8. Инсталирајте нови О-прстен на доњу главу затезача ланца.
9. Инсталирајте ременицу радилице.
10. Инсталирајте главу цилиндра.
11. Инсталирајте горњи поклопац ланца и ланчаник.
12. Инсталирајте корито за уље.
13. Инсталирајте пумпу расхладне течности, алтернатор, пумпу серво управљача и помоћни погонски каиш.
14. Напуните мотор моторним уљем и расхладном течношћу.
15. Покрените мотор и проверите да ли цури.
