Напомена: Немојте растављати главни цилиндар на возилима са АБС-ом.
1. Притисните педалу кочнице неколико пута да бисте распршили вакуум у склопу сервомотора.
2. Одвојите електричне жице индикаторске лампице нивоа кочионе течности са поклопца резервоара за пуњење.
3. Ако је могуће, испумпајте кочиону течност из резервоара. Ово ће смањити губитак течности.
4. Поставите посуду испод главног цилиндра за прикупљање просуте течности.
5. Означите положај кочионе цеви, затим одврните спојне навртке и одвојите водове са главног цилиндра (фото).
6. Одврните предње вешање.

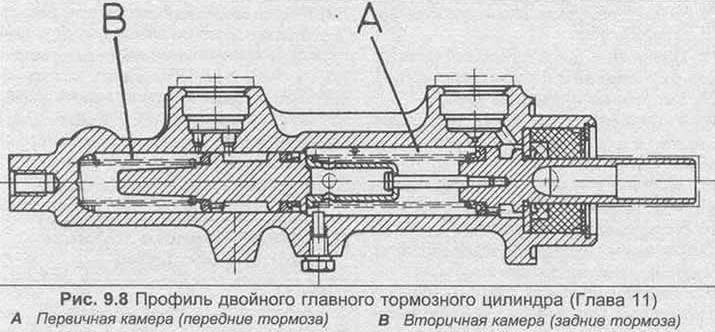

7. Одврните монтажне навртке и извадите главни цилиндар из носача на вакуум серво. Пазите да кочиона течност не дође на фарбу каросерије.
8. Очистите спољашње површине блока, а затим уклоните гумене заптивке са лонца за пуњење.
9. Лагано притисните шрафцигером примарни клип, а затим уклоните прстен са звона главног цилиндра.
10. Уклоните примарни склоп клипа.
11. Притисните секундарни клип и одврните клин за закључавање са тела цилиндра.
12. Набавите склоп секундарног клипа.
13. Очистите све компоненте у метанолу и проверите да ли су истрошене и оштећене. Посебно проверите површине клипа и отворе цилиндара на зарезивање и корозију. Ако је проврт истрошен, замените цео главни цилиндар или користите комплет за поправку који укључује клипове и заптивке. Ако су клипови у добром стању, могу се заменити само гумене заптивке.
14. Проверите улазне и излазне отворе. Када постављате нове заптивке на клипове, користите само снагу прстију да их гурнете на своје место. Отворени крајеви изолације морају покривати одговарајуће крајеве клипова.
15. Потопите склоп секундарног клипа у чисту кочиону течност и убаците у цилиндар. Притисните секундарни клип и стегните клин за закључавање на кућишту.
16. Потопите примарни склоп клипа у чисту кочиону течност и убаците у цилиндар. Притисните клип и поставите причврсни прстен.
17. Поставите гумене заптивке на резервоар за хранљиве материје.
18. Ако је потребно, замените О-прстен на прирубници главног цилиндра.
19. Инсталација се врши обрнутим редоследом, али затегните монтажне навртке и спојне навртке са регулисаним моментом затезања спецификација и на крају одзрачите хидраулички систем као што је описано у Поглавље 13.
