ОНС мотор
Повлачење
Уклоните зупчасти каиш види тачку 1.3.

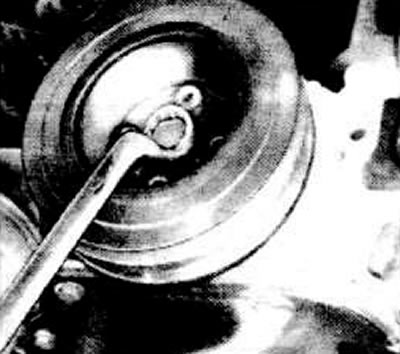

Отпустите завртње за причвршћивање ременице радилице.
Пажња: Да бисте то урадили, ставите аутомобил на ручну кочницу и пребаците у брзину.
Одврните пумпу за хлађење.

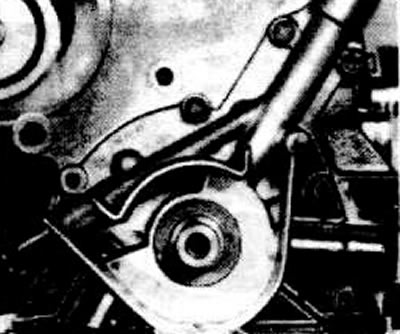

Уклоните ременицу помоћу одвијача.
Пробушите уљну заптивку радилице одговарајућим алатом.

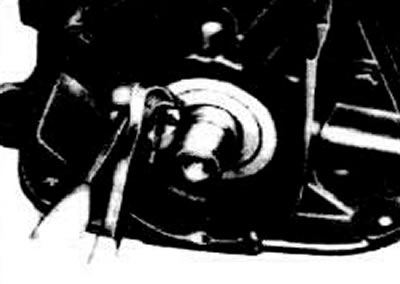

Уврните завртањ и уклоните заптивку.

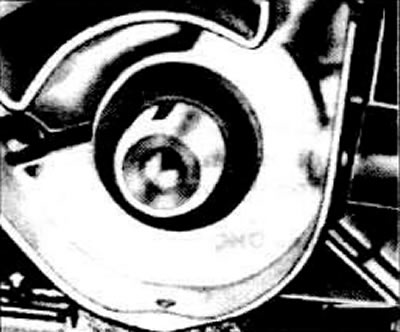

Инсталација

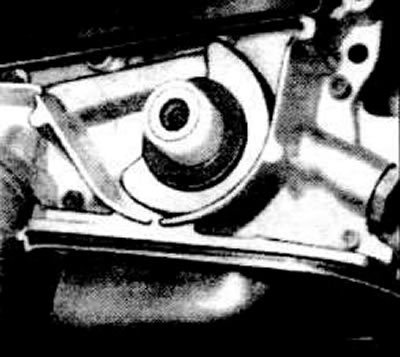

Уградите глатку заштитну чауру на радилицу. Чаура је неопходна да не би оштетили усне кутије за пуњење приликом уградње (можете користити лепљиву траку).

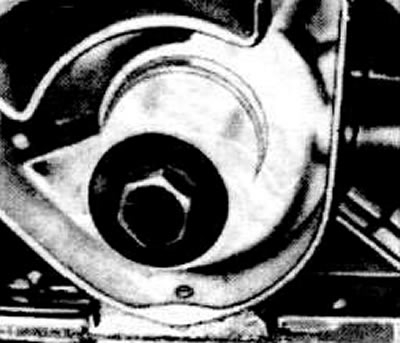

Подмажите заптивне усне на новом уљном заптивку и монтирајте заједно са кућиштем уљне пумпе на заштитну чауру.
Убаците кутију за пуњење до краја у тело помоћу специјалног алата КМ-417 (мотор 1.3-л) и КМ-513 (1,6-/1,8-л мотори), или цев одговарајућег пречника.
Поставите зупчаник на кључ и радилицу, види тачку 1.4.
Причврстите пумпу за хлађење са 8 Нм.
Убаците и затегните зупчасти каиш види тачку 1.3.
Уградите ременицу радилице и затегните на 55 Нм.
Пажња: Приликом затезања, пребаците у брзину и повуците ручну кочницу.
Уградите штитник зупчастог ремена.
ОХВ мотор
Повлачење

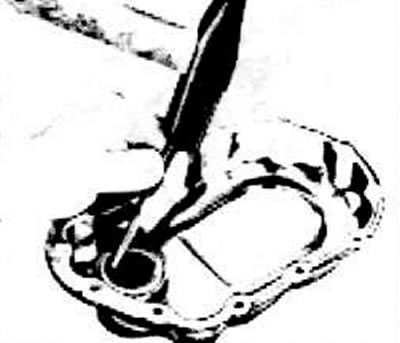

Скините поклопац погона брегастог вратила види тачку 1.12.
Кутију за пуњење са држачем извуците од поклопца изнутра ка споља.
Пажња: Када то радите, поставите поклопац затвореном страном на одговарајућу цевасту подлогу и равномерно га избијте ударцем, постављајући га под углом у односу на кутију за пуњење.
Пажња: Ставите нову уљну заптивку у моторно уље 24 сата пре уградње.
Инсталација
Ако је потребно, претходно поравнајте држач заптивке.
Поставите нову уљну заптивку од споља ка унутра користећи одговарајући алат.
Да бисте уградили кутију за пуњење, поставите поклопац на цевни носач и притисните пресу у равнини са поклопцем кућишта.

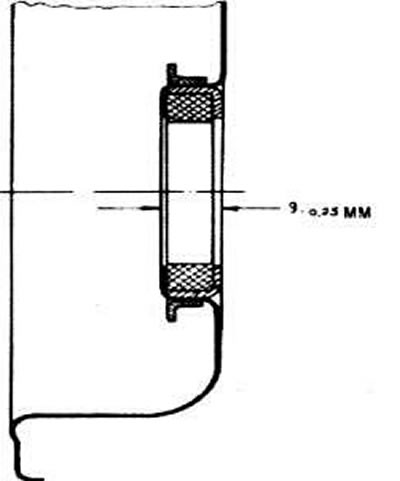

Приликом уградње мора се одржавати димензија 9 - 0,25 мм, види доле.
Ушице на поклопцу и држачу уводнице морају се истовремено померити.
Поставите поклопац брегастог вратила, види тачку 1.12.
Проверите ниво уља.
