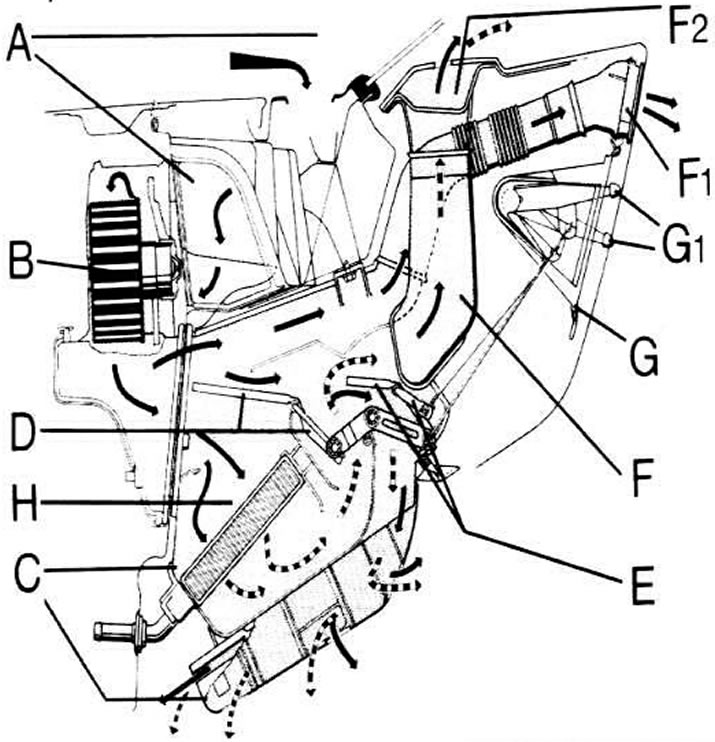

А - канал за свеж ваздух испод облоге; Б - мотор са радним колом вентилатора; Ц - кућиште дистрибутера ваздуха; Д - клапна разводника ваздуха; Е - клапна разводника ваздуха; Ф - бочно црево разводника ваздуха; Ф1 - ваздушни канал у инструмент табли; Ф2 - ваздушни канал у инструмент табли; Г - контролни уређај; Г1 - контролна полуга; Х - измењивач топлоте
В ОПЕЛ КАДЕТТ Д за унутрашње грејање, расхладна течност мотора пролази кроз језгро грејача. Температура се контролише мешањем хладног и топлог ваздуха у кућишту разводника ваздуха изнад језгра грејача. Клапна за мешање ваздуха у кућишту разводника се глатко помера помоћу леве погонске полуге на инструмент табли. У зависности од његовог положаја, долазни свеж ваздух је мање или више топао.
Контрола температуре се врши глатко и без обзира на брзину мотора. Грејач је опремљен вентилатором са две брзине.
