Пажња: Не дозволите да прљавштина уђе у пумпу и водове за гориво!
Мотор З13ДТ
1. На овом мотору, пумпа за убризгавање је инсталирана на врху мотора, поред вакуум пумпе (види одолети. илустрација), а покреће га издувна брегаста осовина.

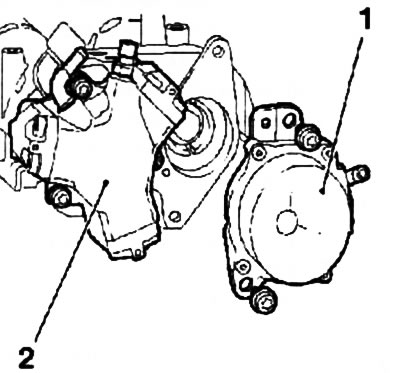

18.1. Вакумска пумпа (1) и пумпа за убризгавање (2) З13ДТ мотори су постављени на кућиште брегасте осовине
2. Уклоните филтер за гориво (види поглавље 1) и одвојите све доводне водове за гориво и електричне жице са њега, уклоните стезаљку филтера (види одељак 9).
3. Одвојите вакуумску линију, одврните 2 вијка и уклоните вакуум пумпу.
Напомена: Вакум пумпу покреће брегасто вратило разводника.
4. Одвојите све водове за гориво, уклоните 3 вијка и уклоните пумпу за гориво високог притиска.
5. Монтажа се врши редоследом, враћање на ред уклањања. Неопходно је да се приликом уградње пумпе за убризгавање, адаптивна плоча (види одолети. илустрација) његов погон је ушао у жлеб брегастог вратила.

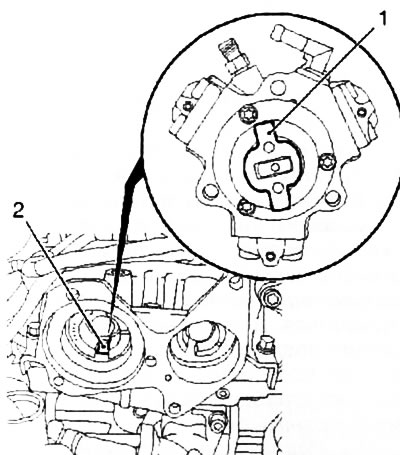

18.5. Адаптиве плате (1) погон пумпе за убризгавање (Мотор З13ДТХ): 2. Жлеб брегастог вратила
Мотори З17ДТ (H/L)
6. На овим моделима пумпа за убризгавање је инсталирана са леве стране (посматрано са стране времена) страну блока мотора. Пумпа за убризгавање се покреће помоћу зупчастог ремена.
7. Скините зупчасти каиш (види поглавље 2). Помоћу специјалног алата КМ-6099 уклоните погонски зупчаник пумпе (види одолети. илустрација).

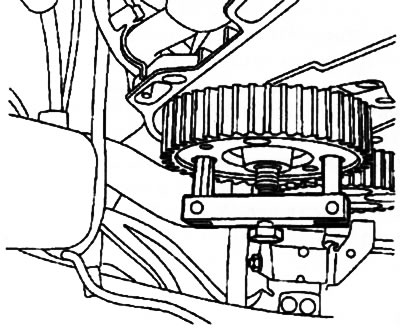

18.7. Уклањање зупчаника погона пумпе за убризгавање помоћу алата КМ-6099 (на примеру мотора З17ДТХ)
8. Искључите водове за гориво са склопа пумпе за убризгавање, као и друге водове за напајање и каблове који блокирају приступ пумпи за убризгавање.
9. Отпустите 2 матице и уклоните пумпу за убризгавање са мотора.
Напомена: Ако нема довољно простора да уклоните пумпу за убризгавање са водећих клинова, уклоните стартер (види поглавље 5).
10. Инсталација се врши обрнутим редоследом.
