Пажња: Све радове на одржавању или поправци расхладног система треба изводити на хладном мотору! Такође погледајте мере предострожности у Одељак 2.
На основу операције уклањања хладњака на моделима са моторима З10КСЕ (P) /З14КСЕ без клима уређаја. За друге моторе, само додатне операције или карактеристике ове процедуре.
З10КСЕ мотор (P) /Z14XE (без клима уређаја)
Повлачење
1. Искључите батерију (види поглавље 5).
2. Испразните расхладну течност (види одељак 3), на моделима Цорса-Ецо, уклоните штитник картера (види поглавље 2).
3. Уклоните предњи браник (види поглавље 11).
4. Уклоните довод ваздуха система за довод ваздуха (видети илустрацију 6.3)
5. Отпустите монтажне стезаљке и одвојите доње црево система за хлађење од хладњака.
6. Након што сте одврнули монтажне завртње, уклоните 2 горња држача радијатора (види одолети. илустрација).
7.6. вијци (2) горње заграде (1) радијатор расхладног система (З10КСЕ мотори (P) /Z14XE)
7. Отпустите стезаљке, одвојите преливно црево са радијатора и одвојите конектор електричног ожичења електромотора вентилатора за хлађење.
8. Пажљиво уклоните хладњак из моторног простора надоле, одврните завртње за причвршћивање (види одолети. илустрација) и уклоните склоп вентилатора са хладњака.
7.8. вијци (1) причвршћивање склопа вентилатора на радијатор расхладног система (З10КСЕ мотори (P) /Z14XE)
Преглед
9. Када се извади из возила, радијатор се може прегледати да ли има знакова цурења, оштећења или абнормалности у унутрашњем пролазу измењивача топлоте.
10. Остаци инсеката и вегетације могу се уклонити из простора између плоча измењивача топлоте дувањем компримованим ваздухом (не заборавите да носите заштитне наочаре!), или рибање меком четком. Пазите да не савијете танке плоче измењивача топлоте или не посечете прсте на њима. Ако је потребно, пре уградње, радијатор се може испрати увођењем воде из баштенског црева у унутрашњост (види одељак 5).
11. Проверите стање носача и држача радијатора, ако је потребно, замените покварене компоненте.
12. Извори малих цурења могу се заптити одговарајућим заптивачем (поступати у складу са упутствима произвођача).
Пажња: Пре употребе заптивача, консултујте се са представницима Опел-а о могућности његовог коришћења за систем хлађења одређеног модела! Све сложеније поправке треба изводити само у специјализованој радионици уз потребну опрему.
Инсталација
13. Ако се радијатор замењује, вратите све прикључке са старог на нови радијатор и инсталирајте склоп вентилатора.
14. Инсталација се врши обрнутим редоследом од демонтаже компоненти. Након завршетка рада, напуните систем за хлађење (види одељак 3), уклоните ваздух и проверите да ли је систем чврст (види одељак 5).
Карактеристике модела са клима уређајем
Напомена: На мотору З17ДТХ, да бисте уклонили вентилатор, мораћете да отворите круг расхладне течности А/Ц система - обратите се сервису где постоји опрема специјално дизајнирана за ову сврху и обучено особље.
15. Уклоните монтажни држач кућишта вентилатора одоздо.
16. Изврните 2 вијка за причвршћивање (види одолети. илустрација) и извадите кондензатор из држача. Причврстите кондензатор жицом на мотор.

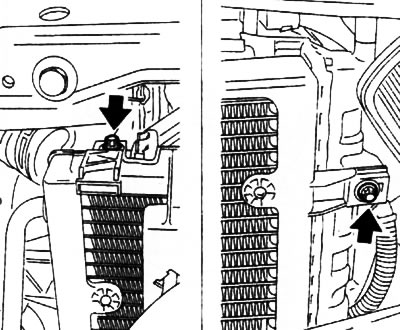

7.16. вијци (означено стрелицама) причвршћивање кондензатора А/Ц система на радијатор
Пажња: Круг расхладног средства није отворен!
17. Нека помоћник држи радијатор. Одврните 4 вијка и уклоните 2 доња држача радијатора. Уз помоћ помоћника, пажљиво уклоните хладњак из моторног простора надоле (види одолети. илустрација).

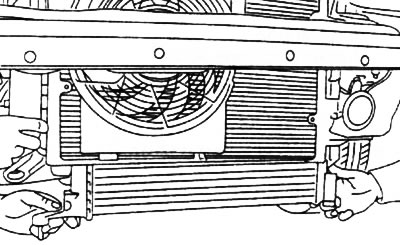

7.17. Уклањање радијатора на моделима опремљеним клима уређајем
Карактеристике мотора З12КСЕ/З14КСЕП
Напомена: На моделима који нису опремљени А/Ц системом, предњи браник не мора да се скида.
18. Уклоните вентилатор за хлађење (видети одељак 6).
19. Пажљиво скините радијатор са гумених носача према горе.
Карактеристике мотора З18КСЕ
20. Уклоните клакон рог (види поглавље 12).
Карактеристике Мерива модела
21. Уклоните предњи браник (види поглавље 11).
22. Изврните завртње за причвршћивање и уклоните горњи и доњи држач радијатора.
23. Користите помоћ помоћника и пажљиво уклоните хладњак заједно са склопом вентилатора из моторног простора надоле.
