Прекидачи кола
Идентификација у боји осигурача према називној струји
Мали осигурачи | Велики осигурачи | ||
Боја осигурача | Снага струје | Боја осигурача | Снага струје |
Виолет | ИЗА | Плави | 20 А |
Беж | 5 А | Пинк | 30 А |
Бровн | 7,5 А | Зелен | 40 А |
Црвени | 10 А | Црвени | 50 А |
Плави | 15 А | Жута | 60 А |
Жута | 20 А | Бровн | 70 А |
Транспарент | 25 А | Црн | 80 А |
Зелен | 30 А |
Напомена: Поред ознаке у боји, називна струја осигурача је назначена на кућишту.
Постављање осигурача у монтажне блокове
Напомена: Нека електрична кола могу бити заштићена са више од једног осигурача. У зависности од конфигурације, не могу се сви следећи осигурачи инсталирати на одређени модел.
Положај осигурача у монтажном блоку инструмент табле (Цорса модели)
Кутија са осигурачима испод хаубе (Цорса модели)
№ | Коло које треба заштитити | Номинална струја |
1 | Централни контролни уређај | 7,5 А |
2 | ЕЦМ модул | 7,5 А |
3 | Прекидачи за инструмент таблу/информациони дисплеј/контролну таблу | 7,5 А |
4 | Вучна кука | 20 А |
5 | Регулатор стакла, лева врата | 20 А |
6 | аутоматски мењач (AT) | 10 А |
7 | перач фарова | 10 А |
8 | Стартер | 10 А |
9 | Систем убризгавања горива, пумпа за гориво, додатно грејање | 20 А |
10 | Клакон | 10 А |
11 | Централни контролни уређај | 15 А |
12 | Систем за информације и забаву (дизел модели - З13ДТ/З17ДТХ) | 20 А |
13 | Аларм против крађе | 7,5 А |
14 | Електрични ретровизори | 7,5 А |
15 | Пумпа за прање прозора | 15 А |
16 | Унутрашње осветљење | 7,5 А |
17 | Централни контролни уређај | 20 А |
18 | топ хатцх | 20 А |
19 | Електрични подизач стакала, десна врата | 20 А |
На моделима З12КСЕП са Еаситрониц - алармом против крађе | 5 А | |
20 | ксенонски фарови | 5 А |
На моделима З12КСЕП са Еаситрониц - електричним подизачем прозора десним вратима | 20 А | |
21 | ксенонски фарови | 5 А |
22 | Централни контролни уређај | 5 А |
23 | Предњи брисачи | 30 А |
24 | Инфотаинмент систем, информациони дисплеј/ЕРЗ/унутрашње осветљење/инструмент табла | 5 А |
25 | Светла за вожњу уназад/упаљач за цигарете/утичница за извод снаге | 20 А |
26 | Предње десно седиште са електричним грејањем | 15 А |
На моделима З12КСЕП са Еаситрониц - стоп светлом | 10 А | |
27 | Предње лево седиште са електричним грејањем | 15 А |
На моделима З12КСЕП са Еаситрониц - електричним грејањем предњег десног седишта | 15 А | |
28 | ABS | 25 А |
На моделима З12КСЕП са Еаситрониц - електричним грејањем предњег левог седишта | 15 А | |
29 | Задњи брисач | 20 А |
30 | ЕЦМ модул | 15 А |
31 | клима уређај | 15 А |
32 | ABS/Easytronic/AT/SRS | 5 А |
33 | ЕЦМ модул | |
Бензински модели | 15 А | |
Дизел модели | 7,5 А | |
34 | Грејач филтера горива (дизел модели) | 30 А |
35 | Кровни отвор/електрични прозори/инфотаинмент систем | 5 А |
36 | оборено светло (леви блок фар) | 10 А |
ксенонски фарови | 15 А | |
37 | оборено светло (десни блок фар) | 10 А |
ксенонски фарови | 15 А | |
38 | Лева комбинована лампа: светло за вожњу уназад/паркирно светло | 5 А |
39 | Десна комбинована лампа: светло за вожњу уназад/светло за паркирање | 5 А |
40 | Стоп/темпостат | 10 А |
41 | Светла за маглу | 15 А |
42 | магловита светла | 10 А |
43 | Дуга светла (леви блок фар) | 10 А |
44 | Дуга светла (десни блок фар) | 10 А |
45 | вентилатор вентилатора | 30 А |
46 | ЕЦМ модул | 20 А |
47 | Грејање задњег стакла | 30 А |
48 | Стартер | 30 А |
49 | ESP | 50 А |
50 | ABS/TS/ESP | 40 А |
51 | Бензински модели - Еаситрониц | 60 А |
Дизел модели - ЕЦМ модул | 80 А | |
52 | ХВАЦ систем: | |
бензински модели са А/Ц | 30 А | |
З10КСЕ/З12КСЕП без К/В | 20 А | |
З14КСЕ/З18КСЕ без К/В | 40 А | |
дизел модели | 40 А | |
53 | ХВАЦ систем: | |
бензински модели | 30 А | |
дизел модели | 40 А | |
54 | Easytronic | 60 А |
Блокови за монтажу осигурача на моделима Мерива
Ово упутство не садржи информације о постављању осигурача у монтажне блокове Мерива модела. Погледајте упутство за употребу које сте добили уз возило или у Опел радионици.
Штафета
Постављање релеја у кутију са осигурачима испод хаубе (Цорса модели)
Кутија са осигурачима испод хаубе (Цорса модели)
№ | Радни круг | Ознака релеја |
1 | перач фарова | К46 |
2 | Десни сензор модула претварача брзине | A119R |
3 | Сензор модула претварача брзине левог погона | A119L |
4 | вентилатор хладњака | K30D |
5 | вентилатор хладњака | К30В |
6 | вентилатор хладњака | К30С |
7 | Компресор клима уређаја | К5 |
8 | вентилатор хладњака | К30А |
9 | Терминал 15 | К50 |
10 | Стартер | К61 |
11 | Терминал 15а | К72 |
12 | паркинг светла | К76 |
13 | оборено светло | К43 |
14 | Фар против магле | К39 |
15 | Дуга светла | К45 |
16 | магловити фењер | К58 |
17 | Грејање задњег стакла | К49 |
18 | Пумпа за гориво | К35 |
19 | бајпас вентил | К34 |
20 | Систем управљања мотором (ЕЦМ) | К26 |

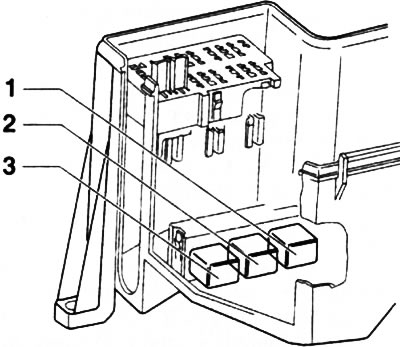

Постављање релеја у монтажни блок релеја под хаубом на завршној плочи (Цорса модели)
Блок за монтажу релеја испод хаубе на завршној плочи (Цорса модели)
№ | Радни круг | Ознака релеја |
1 | Грејање задњег стакла | К55 |
2 | Грејач филтера горива | К40 |
3 | светла за вожњу уназад | К71 |
Постављање релеја у монтажни блок испод маске (Мерива модели)
Блок за монтажу релеја испод маске (Мерива модели)
Радни круг | Ознака релеја |
Сензор модула претварача брзине левог погона | A119L |
Компресор клима уређаја | К5 |
Систем управљања мотором (ЕЦМ) | К26 |
вентилатор хладњака | К30А |
вентилатор хладњака | К30В |
Пумпа за гориво | К34 |
Фар против магле | К39 |
оборено светло | К43 |
Дуга светла | К45 |
чистач фарова | К46 |
Клакон | К47 |
Терминал 15 | К50 |
Стартер | К61 |
Леви показивач правца | K66L |
Десни показивач правца | K66R |
Сирена за аларм | К67 |
Брисачи ветробранског стакла (корак 1/интервални режим) | К69А |
Брисачи ветробранског стакла (фаза 2) | К69В |
Пумпа за прање ветробранског стакла | К70 |
светла за вожњу уназад | К71 |
Терминал 15а | К72 |
Пумпа за прање ветробранског стакла | К74 |
Лево бочно паркинг светло | K76L |
Десно бочно паркинг светло | K76R |
