Пажња: Лежајеви точкова су утиснути у зглобове управљача! Уклањање и уградња лежаја се мора вршити само уз помоћ хидрауличке пресе и других специјалних алата! Уз довољне квалификације, мајстор се може користити уместо неких уређаја цеви одговарајућег пречника. Никада не скидајте лежај тешким чекићем и металном шипком (мандрел)! То може довести до изобличења лежаја и оштећења зглоба управљача!
Пажња: Уклоњени лежај мора се обавезно заменити новим! Поновна употреба претходно постављеног лежаја није дозвољена!
1. Склопови главчине и лежајеви точкова не захтевају подешавања и текуће одржавање. Ако лежај точка показује знаке квара, замените дотични лежај точка. Главни знаци оштећења лежаја су карактеристични звукови при проласку оштрих скретања, померање тврдог точка када се отпусти кочница. Елементи склопа главчине приказани су у Реф. илустрације.

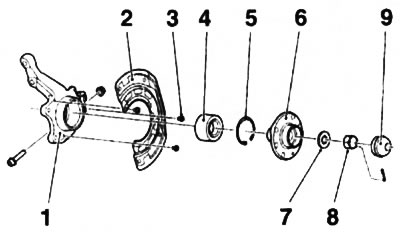

5.1. Елементи склопа главчине: 1. Окретна песница; 2. Штитник кочнице (штит); 3. Вијци за монтажу штита; 4. Лежај точка; 5. Потпорни прстен; 6. хуб; 7. Васхер; 8. Матица главчине; 9. Заштитна капа (Само модели Цорса Ц)
2. Уклоните зглоб управљача (види одељак 4).
3. Стисните ротирајућу песницу у шкрипцу. Одврните 3 причврсна вијка и уклоните штитник кочнице (видети илустрацију 5.1). Напомена: Вијци за монтажу су доступни кроз рупе за монтажу главчине.
4. Инсталирајте специјални алат Опел-КМ-466-5 (види одолети. илустрација) и, користећи хидрауличну пресу, притисните главчину са лежаја точка. У овом случају, лежај точка је оштећен и мора се без грешке заменити.

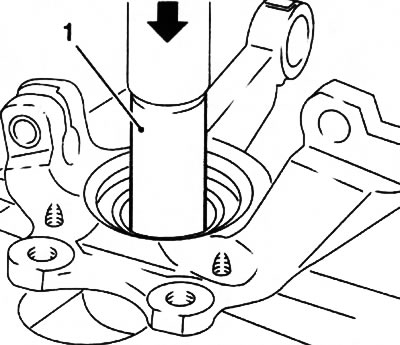

5.4. Инсталирање алата КМ 466-5 (1)
5. Поново стегните зглоб управљача у стег и уклоните причврсни прстен лежаја точка помоћу специјалних клешта (види одолети. илустрација).

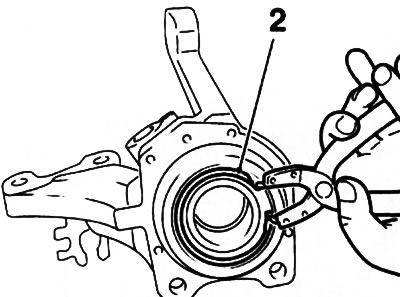

5.5. Уклањање причврсног прстена (2) лежај точка
6. Уградите зглоб управљача у специјални алат КМ-500-2 (види одолети. илустрација) и хидрауличном пресом притиснути лежај точка помоћу алата Опел-КМ-248-1 и одговарајућег пробијача.

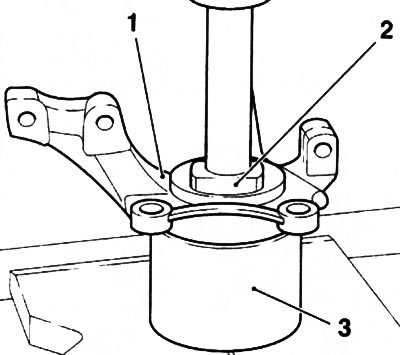

5.6. Уклањање лежаја точка са зглоба управљача (1): 2. Уређај КМ-248-1; 3. Адаптација КМ-500-2
7. Пре уградње новог лежаја, очистите радне површине зглоба управљача и подмажите машћу за лежајеве.
8. Инсталирајте зглоб управљача на алат КМ-466-2 и притисните нови лежај користећи КМ-466-А алат (види одолети. илустрација).

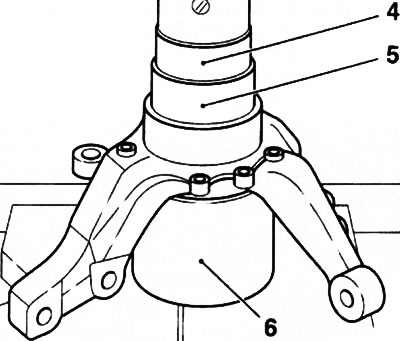

5.8. Уградња лежаја точка (5): 4. Прилог КМ-466-А; 6. Адаптација КМ-466-2
9. Стегните ротирајућу песницу у шкрипац и уметните прстен за закључавање. Уверите се да се прстен уклапа у свој жлеб.
10. Уградите зглоб управљача на алат Опел-КМ-500-3 и притисните главчину у лежај точка на хидрауличној преси користећи КМ-466-5 алат (види одолети. илустрација).

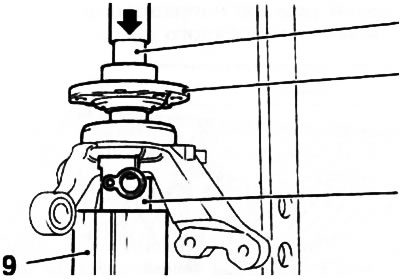

5.10. Инсталација чворишта (7) у лежај точка: 6. Прикључак КМ-466-5; 8. Адаптација КМ-500-3; 9. Дрвени блок
Напомена: Користите блок дрвета као облогу.
11. Поново стегните ротирајућу песницу у шкрипцу, поставите и фиксирајте штитник кочионог механизма. Вратите зглоб управљача (види одељак 4).
