Retragere
Modele cu o singură camă deasupra capului
1. Deconectați cablul negativ de la baterie.

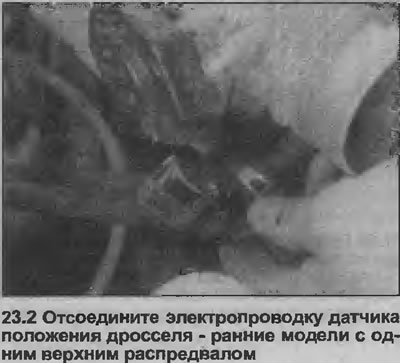

2. Deconectați cablurile de la senzorul de poziție a clapetei de accelerație (vezi ilustrația).

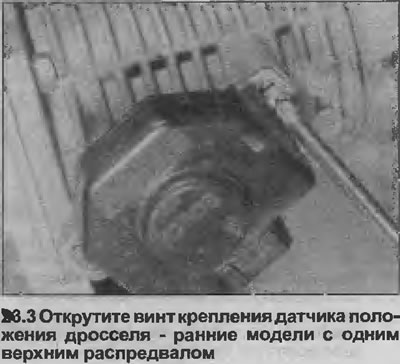

3. Deșurubați cele două șuruburi de montare, scoateți senzorul din corpul clapetei (vezi ilustrația).
Modele cu arbori cu came dubli in cap
4. Deconectați cablul negativ de la baterie.
5. Deconectați cablurile electrice de la debitmetrul de aer. Scoateți inelul O.
6. Slăbiți șurubul care fixează conducta principală de aer la capătul drept al debitmetrului de aer.
7. Scoateți cele patru șuruburi care fixează blocul de aer pe corpul clapetei. Ridicați blocul de aer de pe corpul clapetei, deconectați furtunul de la baza blocului de aer, apoi scoateți ansamblul bloc de aer/contorul de debit de aer.

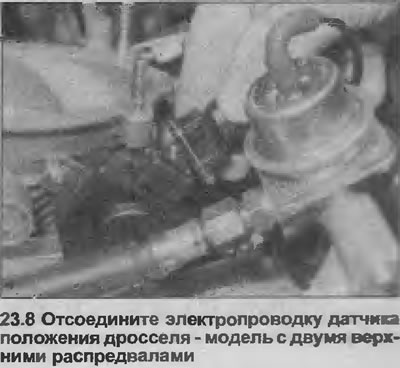

8. Deconectați cablajul de la conectorul senzorului de poziție a clapetei de accelerație (vezi ilustrația).
9. Deșurubați cele două șuruburi de fixare, scoateți senzorul din corpul clapetei.
Instalare
10. Instalarea se efectuează în ordine inversă.
11. La modelele cu sistem Motronic M4.1, înainte de a strânge șuruburile de montare, reglați poziția senzorului după cum urmează:
- a) Rotiți carcasa senzorului în sens invers acelor de ceasornic până când se simte rezistență, apoi strângeți șuruburile de montare.
- b) Un clic al senzorului ar trebui să se audă când clapeta de accelerație este deschisă și, în mod similar, clicul ar trebui să fie repetat când clapeta de accelerație se închide.
- c) Dacă este necesar, reglați poziția senzorului până când auziți un clic când accelerația începe să se deschidă.
12. La sistemele ME5, nu este necesară nicio ajustare în timpul instalării, deoarece senzorul poate fi instalat doar într-o singură poziție.
