Retragere

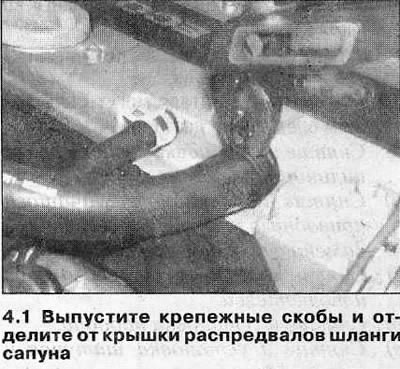

1. Slăbiți clemele de montare și deconectați furtunurile de aerisire de la capacul arborelui cu came (vezi ilustrația).

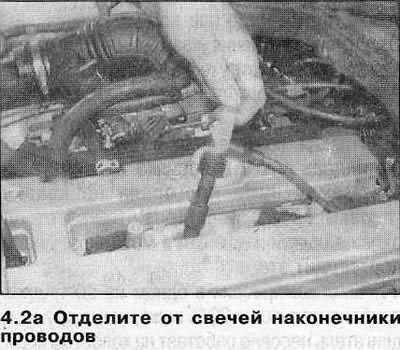

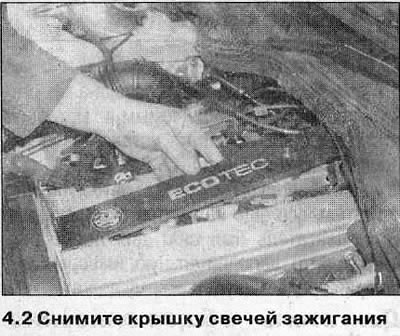

2. Închideți șuruburile de fixare și îndepărtați capacul bujiilor. Desprindeți firele de înaltă tensiune de la bujii, apoi eliberați firele de pe suporturi și îndepărtați-le de capac (vezi ilustratii).
3. Slăbiți piulița care fixează tava cablajului motorului de capacul curelei de distribuție, apoi separați tava de capac și mutați-o deoparte.
4. Deconectați conectorul cablajului senzorului arborelui cu came și desfaceți cablajul de pe capacul arborelui cu came.
5. Slăbiți și îndepărtați uniform și treptat șuruburile capacului arborelui cu came.
6. Ridicați capacul arborelui cu came de pe chiulasă și scoateți etanșarea și inelele O instalate în orificiile șuruburilor de montare. Verificați garniturile pentru deteriorări și semne de uzură și înlocuiți-le dacă este necesar.
Instalare
7. Asigurați-vă că suprafețele de contact ale capacului și blocului cilindrului sunt curate și uscate, apoi instalați garniturile în canelurile capacului. Instalați inelele O în adânciturile din jurul fiecărui orificiu pentru șuruburi de montare, așezându-le într-o cantitate mică de unsoare.
8. Aplicați o cantitate mică de etanșant adecvat (Opel recomandă compusul 15 03 295) pe zonele chiulasei din jurul capacelor lagărelor frontale ale arborilor cu came de admisie și evacuare și, de asemenea, pe fantele semicirculare de pe spatele chiulasei.
9. Așezați cu grijă capacul arborelui cu came în poziție, având grijă să nu dislocați garniturile. Instalați șuruburile capacului și strângeți-le la cuplul specificat în Specificații, mișcându-se în spirală dinspre centru spre exterior.
10. Conectați furtunurile de aerisire și instalați capetele firelor la bujii.
11. Conectați conectorul cablajului senzorului de poziție a arborelui cu came, apoi instalați capacul bujiilor și strângeți bine șuruburile. Atașați tava de susținere a cablajului de sârmă la poziția de lucru și strângeți bine piulița de montare.
