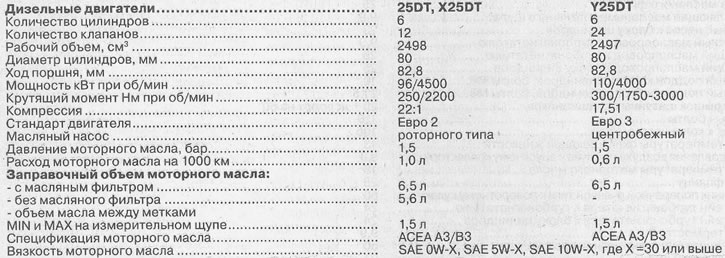

Моменты затяжки резьбовых соединений, Нм
- Болты крепления стартера к трансмиссии — 47
- Приводной диск к коленчатому валу — 120
- Выпускной коллектор к головке блока цилиндров — 23
- Крышка масляного фильтра — 25
- Крышка привода газораспределительного механизма к блоку цилиндров — 22
- Виброгаситель к коленчатому валу — 40 + доворот на 60° и на 60°
- Регулятор давления топлива к ТНВД — 9
- Впускной коллектор к головке блока цилиндров, болты М6 — 10
- Впускной коллектор к головке блока цилиндров, болты М7 — 15
- Педаль акселератора к перегородке — 20
- Топливопровод к ТНВД — 30
- Топливопровод к рампе форсунок — 30
- ТНВД к блоку цилиндров — 25
- Гайка пальца шаровой опоры направляющего рычага к поворотному кулаку — 100
- Успокоитель цепи привода газораспределительного механизма — 9,9
- Опорные стойки к стабилизатору поперечной устойчивости — 65
- Генератор к кожуху привода газораспределительного механизма — 47
- Масляный поддон, болты М10 — 40
- Трансмиссия к блоку цилиндров, болты М12 — 60
- Трансмиссия к днищу — 45
- Свечи накаливания — 18
- Кронштейн компрессора кондиционера к кожуху привода газораспределительного механизма — 24
- Редукционный клапан давления воздуха наддува — 9,9
- Кронштейн передней опоры двигателя к блоку цилиндров — 24
- Кронштейн промежуточной опоры к днищу — 55 + доворот на 75° и на 15°
- Задняя крышка привода газораспределительного механизма к блоку цилиндров, болты М6 — 9,9
- Задняя крышка привода газораспредельного механизма к блоку цилиндров, болты М8 — 24
- Напорный топливопровод к ТНВД — 20
- ТНВД к блоку цилиндров — 24
- Напорній маслопровод к насосу гидроусилителя — 37,5
- Датчик положения коленчатого вала к блоку цилиндров — 9,9
- Датчик положения распределительного вала к крышке головки блока цилиндров — 3,5
- Натяжитель ручейкового ремня к кожуху газораспределительного механизма — 14,8
- Звездочка к валу ТНВД — 65
- Звездочка к валу масляного насоса — 24
- Натяжитель цепи к блоку цилиндров — 16
- Пробка слива охлаждающей жидкости из блока цилиндров — 25
- Водяной насос к блоку цилиндров — 15
- Болты крышек коренных подшипников к блоку цилиндров — 25 + доворот на 50°
- Сошка рулевого управления к рулевому механизму — 160
- Электромагнитный клапан системы рециркуляции ОГ — 9,9
- Передняя опора подвески двигателя к надрамнику — 55
- Левая опора подвески двигателя к кронштейну — 47
- Правая опора подвески двигателя к кронштейну — 47
- Болты крышек подшипников распределительного вала к блоку цилиндров — 10
- Звездочка к распределительному валу — 20 + доворот на 35°
- Пробка сливного отверстия в масляном поддоне — 10
- Датчик давления масла к корпусу масляного фильтра — 14
- Масляный фильтр к блоку цилиндров — 22
- Крышка масляного фильтра — 25
- Направляющая маслоизмерительного щупа — 9,9
- Масляный насос к блоку цилиндров — 23
- Возвратный маслопровод к турбонагнетателю — 9,9
- Подающий маслопровод к турбонагнетателю — 25
- Подающий маслопровод к блоку цилиндров — 25
- Масляный поддон к блоку цилиндров, болты Мб — 10
- Масляный поддон к блоку цилиндров, болты М8 — 21,5
- Болты крышек шатунных подшипников — 20 + доворот на 60°
- Колесные болты — 110
- Маховик к коленчатому валу — 105
- Датчик температуры охлаждающей жидкости — 13
- Датчик давления воздуха наддува к впускному коллектору — 9,9
- Датчик температуры моторного масла — 18
- ТНВД к фланцу — 28
- Наконечник поперечной рулевой тяги к поворотному кулаку — 60
- Кронштейн турбонагнетателя к турбонагнетателю — 24
- Кронштейн турбонагнетателя к блоку цилиндров — 24
- Корпус термостата — 9,9
- Турбонагнетатель к выпускному коллектору — 50
- Направляющий ролик — 24
- Вакуумный насос к блоку цилиндров — 22
- Натяжитель цепи к кожуху газораспределительного механизма — ! — 30
- Вязкостная муфта вентилятора обдува радиатора — 10
- Вентилятор с вязкостной муфтой к водяному насосу — 40
- Передняя опора двигателя — 65 + доворот на 30° и 15°
- Центральная опора двигателя — 150 + доворот на 30° и 15°
- Задняя опора двигателя — 130 + доворот на 30° и 15°
- Головка блока цилиндров к кожуху привода газораспределительного механизма — 15 (болты М7)
Головка к блоку цилиндров
- 1 Затяните болты с усилием 80 Нм.
- 2 Ослабьте затяжку болтов на 180°.
- 3 Затяните болты с усилием 50 Нм.
- 4 Доверните болты на 90°.
- 5 Доверните болты на 90°.
Крышка головки блока цилиндров — 10

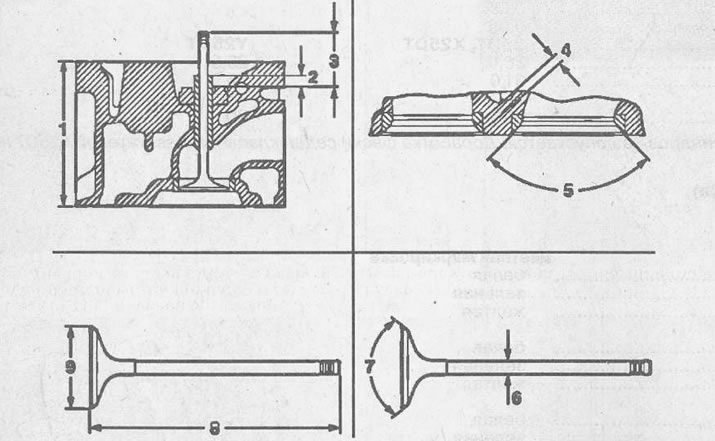

Головка блока цилиндров и клапаны (см. иллюстрацию 0.0)
0.0 Головка блока цилиндров и клапаны
1 высота головки блока цилиндров
2 выступ направляющей клапана
3 выступ стержня клапана
4 ширина посадочного седла клапана в головке блока цилиндров
5 угол посадочной фаски седла клапана в головке блока цилиндров
6 диаметр стержня клапана
7 угол фаски седла клапана
8 длина стержня клапана
9 диаметр тарелки клапана

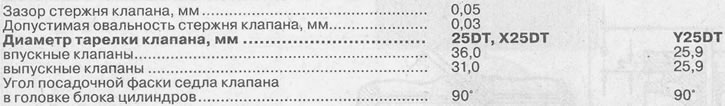

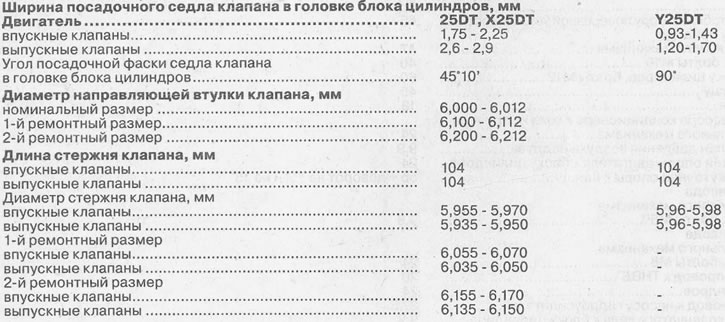

Внимание! Шлифовка головки блока цилиндров не допускается. Доработка фаски седел клапанов у двигателей Y25DT не допускается.

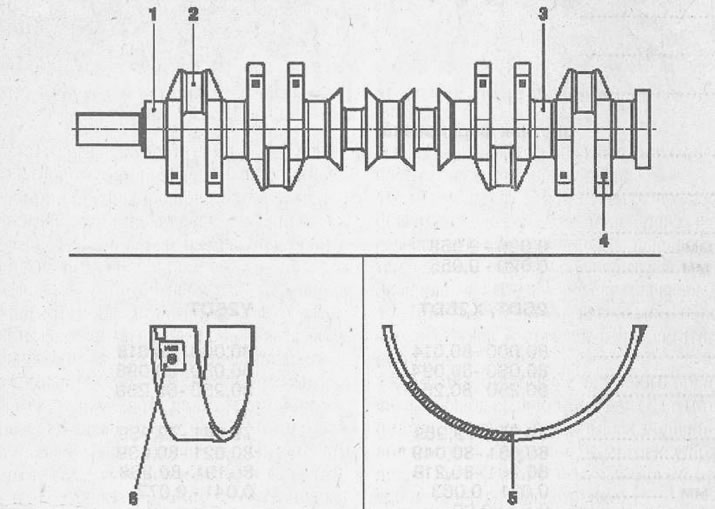

Коленчатый вал (см. иллюстрацию 0.0а)
0.0а Коленчатый вал
1 шейки коренных подшипников
2 шейки шатунных подшипников
3 шейка среднего коренного подшипника
4 цветная маркировка
5 цветная маркировка вкладышей
6 обозначения вкладышей
Диаметр шеек коленчатого вала, мм
коренные подшипники
номинальный размер — цветная маркировка
- 59,971 -59,976 — белая
- 59,977 - 59,983 — зеленая
- 59,984-59,990 — желтая
1-й ремонтный размер (0,25)
- 59,721 - 59,726 — белая
- 59,727 - 59,733 — зеленая
- 59,734 - 59,740 — желтая
2-й ремонтный размер (0,50)
- 59,471 - 59,476 — белая
- 59,477 - 59,483 — зеленая
- 59,484 - 59,490 — желтая
шатунные подшипники
номинальный размер — цветная маркировка
- 44,991-44,975
1-й ремонтный размер (0,25)
- 44,741 - 44,725
2-й ремонтный размер (0,50)
- 44,491 -44,475
средняя шейка
номинальный размер — цветная маркировка
- 25,020-25,053
1-й ремонтный размер (0,25)
- 25,220-25,253
2-й ремонтный размер (0,50)
- 25,420-25,453
Номинальный зазор коренных подшипников, мм — 0,020 - 0,058
Номинальный зазор шатунных подшипников, мм — 0,020 - 0,055

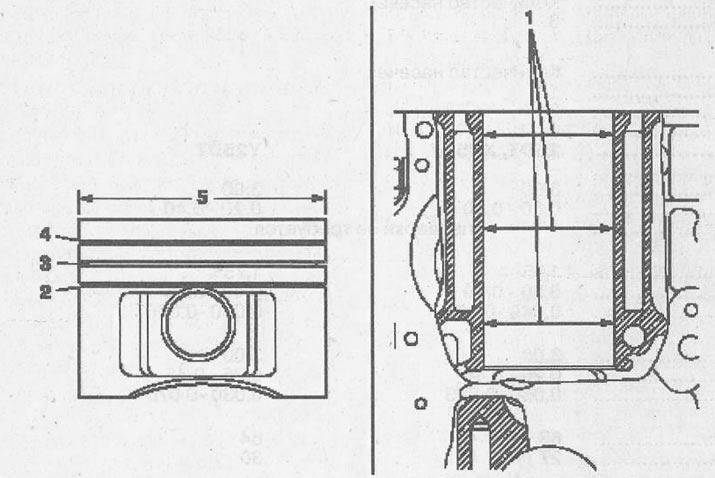

Блок цилиндров (см. иллюстрацию 0.0б)
0.0б Блок цилиндров
1 диаметр канала цилиндра
2 маслосъемное кольцо с разжимной пружиной
3 нижнее компрессионное кольцо
4 верхнее трапециевидное компрессионное кольцо
5 диаметр поршня

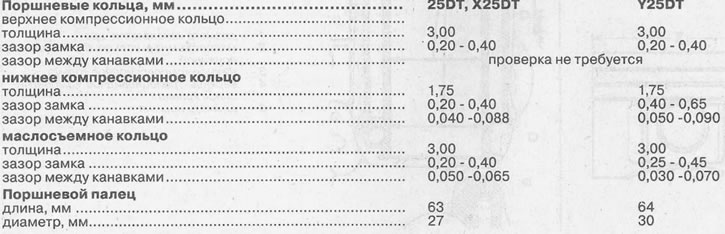

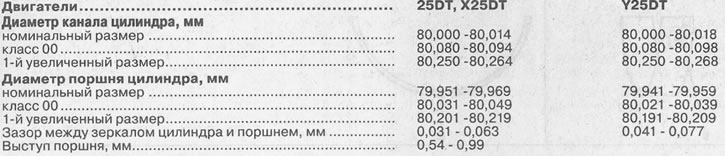

Двигатели 25DT, X25DT
Выступ поршня — 0,54 - 0,99 мм
Толщина прокладки головки блока — Количество насечек
- 1,87 мм — 3
Двигатель Y25DT
Толщина прокладки головки блока — Количество насечек
- 1,45 мм — 1
- 1,55 мм — 2
- 1,65 мм — 3
