Двигатель sohc объемом 2,0 л
Снятие
1. Открутите крепежные болты приемной трубы выхлопной системы и отсоедините приемную трубу.
2. Снимите теплозащитный экран.
3. Открутите крепежные гайки и снимите выпускной коллектор.
Установка
Установка проводится в последовательности, обратной снятию.
Двигатель dohc объемом 2,0 л
Снятие
1. Снимите воздушную заслонку и шланг системы подачи воздуха.
2. Отсоедините приемную трубу выхлопной системы. Открутите крепежные гайки и снимите выпускной коллектор.
Установка
Установка проводится в последовательности, обратной снятию.
Двигатели объемом 2,5 и 3,0 л
Снятие
Выпускной коллектор правого ряда цилиндров
1. Снимите впускной коллектор и фланец.

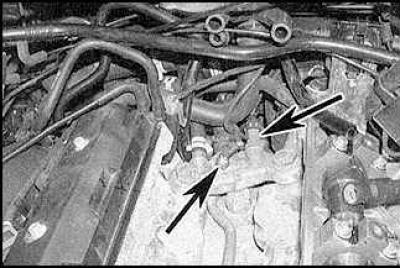

2. Слейте охлаждающую жидкость.

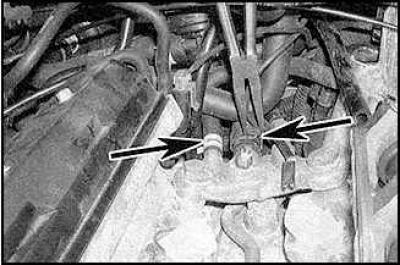

3. Отсоедините разъемы подключения датчиков (указаны стрелками).

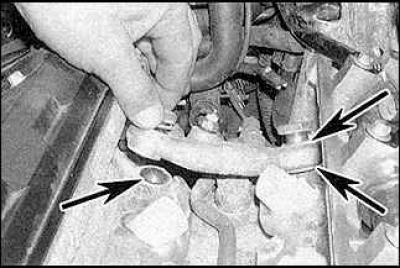

4. Отсоедините водяные шланги (указаны стрелками).
5. Открутите крепежные болты и снимите выпускной патрубок (указаны стрелками).

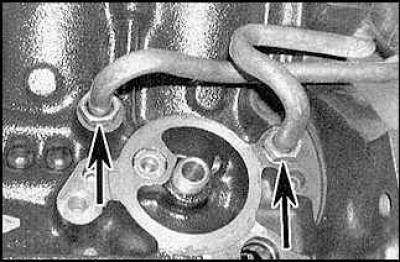

6. Снимите масляный фильтр.

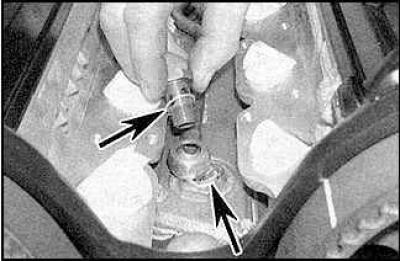

7. Открутите гайки соединений масляных трубок на блоке цилиндров (указаны стрелками).

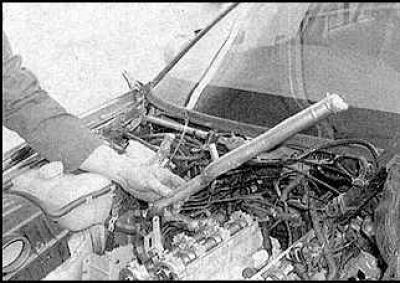

8. Открутите болты соединений и отсоедините трубки от масляного радиатора (уплотнительные кольца указаны стрелками).

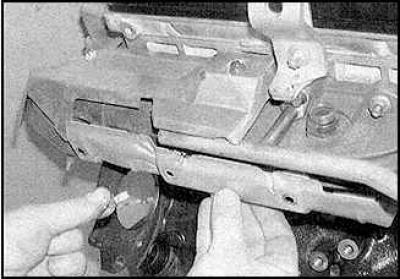

9. Снимите водяной шланг.

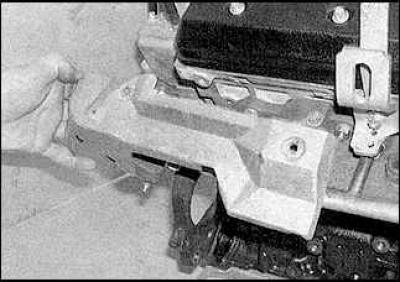

10. Открутите крепежные болты и снимите нижний теплозащитный щиток.
11. Снимите верхний теплозащитный щиток.
12. Отсоедините приемную трубу от правого выпускного коллектора.

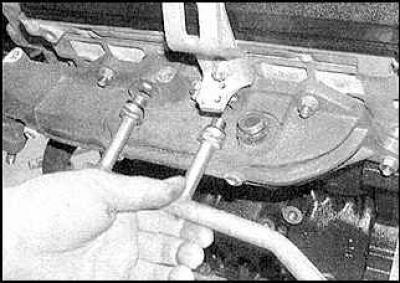

13. Отсоедините трубку рециркуляции выхлопных газов.
14. Снимите трубку системы дополнительной подачи воздуха.
15. Открутите крепежные гайки и снимите выпускной коллектор.
16. Установка проводится в последовательности, обратной снятию.
Выпускной коллектор левого ряда цилиндров
17. Для снятия левого выпускного коллектор снимите двигатель с автомобиля или снимите головку блока цилиндров.
18. Отсоедините водяные и воздушные трубки.
19. Снимите теплозащитные щитки выпускного коллектора.
20. Открутите крепежные гайки и снимите выпускной коллектор.
Установка
Установка проводится в последовательности, обратной снятию.
