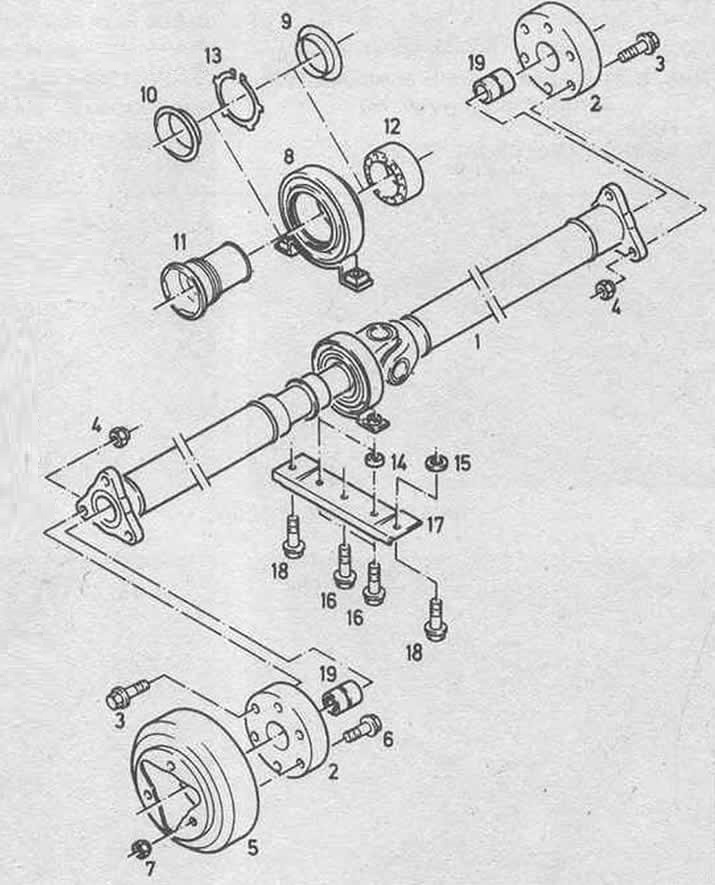

Рис. 7.1 Компоненты карданного вала (Глава 1)
1 — Полный карданный вал
2 — Гибкие соединительные диски
3 — Болт
4 — Гайка
5 — Виброгаситель
6 — Болт
7 — Гайка
8 — Корпус центрального подшипника и изолятор
9 — Кольцо
10 — Кольцевой отражатель
11 — Подшипник
12 — Центральный шариковый подшипник
13 — Упорное кольцо
14 — Прокладка
15 — Шайба
16 — Болт
17 — Центральная подвеска подшипника
18 — Болт
19 — Втулка
