2. Осушите систему охлаждения (Раздел 2).

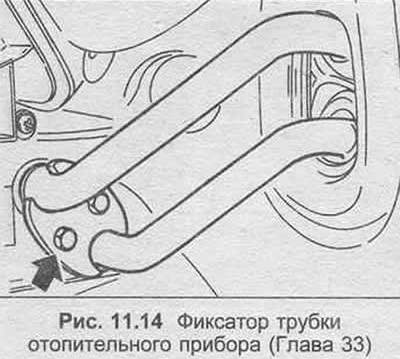

3. Отвинтите болт с фиксатора трубки отопителя и отсоедините трубки отопительного прибора. Будьте готовы к некоторому протеканию хладагента.

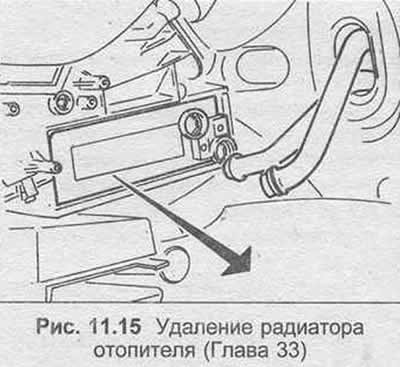

4. Удалите крепежные винты и снимите радиатор с отопителя.
5. Сборка производится в обратной последовательности, но установите новое кольцевое уплотнение на две трубки. Дополните систему охлаждающей жидкостью. как описано в Разделе 2.
Рис. 11.16 Детали отопительного прибора
1 Двигатель вентилятора в сборе
2 Приборная панель
3 Выключатель вентилятора
4 Отопительный прибор
5 Радиатор
6 Воздуховод (левый)
7 Воздуховод (правый) 8 Воздуховод (центр)
9 Воздуховод (лобовое стекло)
10 Воздуховод (лобовое стекло)
11 Воздуховоды обдува центра салона
12 Воздуховод обогревателя боковых стекол
13 Кожух вентилятора
