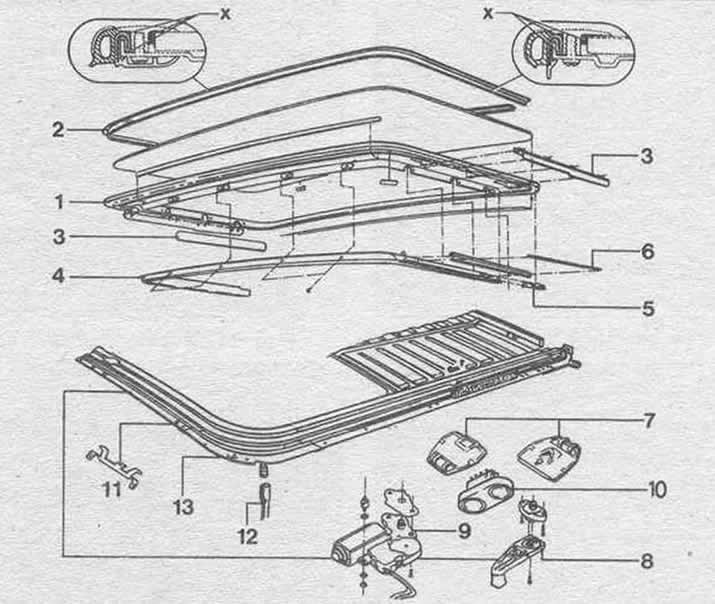

Рис. 11.9 Главные детали люка крыши (Глава 29)
1 Небьющееся стекло
2 Прокладка 3 Покрытие
4 Покрытие (привинчено к кузову)
5 Пружинящий зажим
6 Щетка
7 Крепления к потолку
8 Ручка привода
9 Электродвигатель и механизм в сборе
10 Выключатель
11 Переднее крепление
12 Сливной шланг
13 Управляющий механизм в сборе

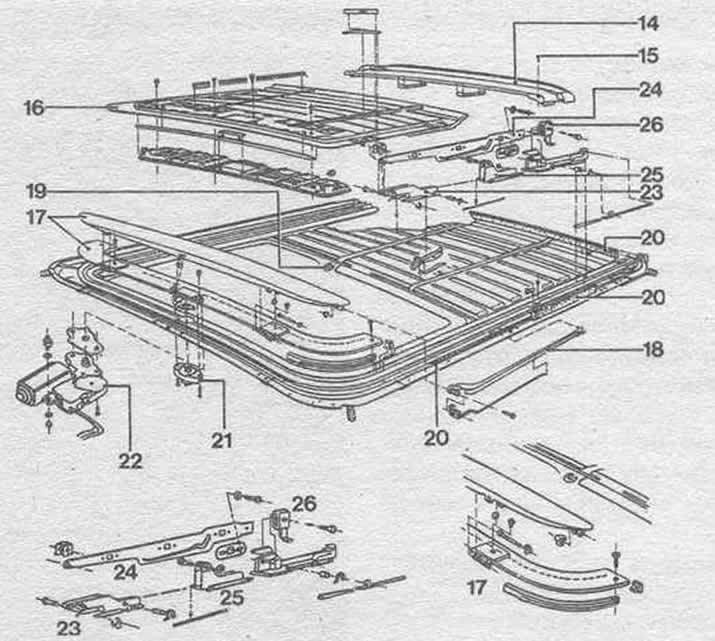

Рис. 11.10 Отдельные детали люка крыши (Глава 29)
14 Желоб
15 Торцовый болт
16 Солнцезащитный экран
17 Ветровой щиток с защитной панелью канала кабеля
18 Ручка подъемника
19 Уплотнение кузова
20 Уплотнение рамы
21 Ручка привода
22 Электродвигатель и механизм в сборе
23 Передняя направляющая
24 Боковая направляющая
25 Задняя направляющая
26 Крепежный зажим
2. При повреждении люка крыши рекомендуется проконсультироваться со специалистом. так как неправильная сборка может привести к протеканию воды.
