Снять звездочку распределительного вала.
Надеть цепь привода распределительного вала на звездочку коленчатого вала по метке, нанесенной при ее снятии.
Надеть цепь на звездочку распределительного вала, не нарушая совмещение меток, показанное на фото.
Установить натяжитель цепи.
Установить отражатели на звездочку коленчатого вала.
Установить звездочку на распределительный вал, не поворачивая вал. Затянуть болт крепления звездочки распределительного вала моментом 4 кгс·м.
Смазать тонким слоем смазки заднюю поверхность крышки привода распределительного вала, затем установить крышку привода распределительного вала, центрируя крышку относительно звездочки коленчатого вала.
Затянуть болт крепления звездочки коленчатого вала моментом 4 кгс·м.
Установить масляный насос.
Смазать герметиком края крышек переднего и заднего подшипников коленчатого вала.

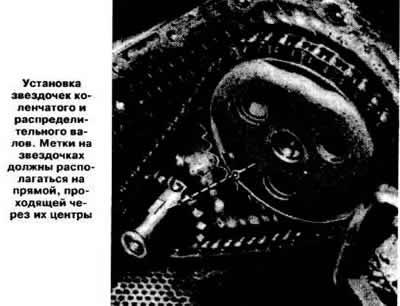

Установка звездочек коленчатого и распределительного валов. Метки на звездочках должны располагаться на прямой, проходящей через их центры
Установить на место прокладки, смазать края прокладок, прилегающие к крышкам переднего и заднего подшипников коленчатого вала, тем же герметиком.
Установить масляный картер двигателя.
Перевернуть двигатель масляным картером вниз.
Запрессовать задний сальник коленчатого вала с помощью оправки или приспособления S 1342.
Установить сцепление (см. раздел «Сцепление»).
Ввернуть в блок цилиндров две установочные шпильки, изготовленные из двух старых болтов крепления головки цилиндров.
Установить новую прокладку головки цилиндров на блок цилиндров. установить отремонтированную или новую головку цилиндров.
Затянуть болты крепления головки цилиндров.
Установить штанги коромысел и поставить на место коромысла.
Отрегулировать зазоры в механизме привода клапанов.
Установить распределитель зажигания и закрепить его.
Установить крышку распределителя зажигания и подсоединить провода к свечам зажигания.
Установить крышку головки цилиндров с новой прокладкой.
Установить, если он снимался, выпускной коллектор, удалив старые и установив новые прокладки; затянуть гайки шпилек крепления, начиная со средних гаек.
Установить впускной трубопровод, карбюратор, топливный насос, нанеся герметик на резьбу болтов крепления насоса, датчик давления масла.
Установить натяжитель цепи.
Присоединить коробку передач к двигателю (см. раздел «Коробка передач»),
Установить генератор и кронштейн его крепления, смазав герметиком резьбу заднего болта крепления генератора.
Надеть ремень привода генератора и отрегулировать его натяжение.
Закрепить на двигателе правый и левый кронштейны подвески, нанеся герметик на резьбу болтов крепления кронштейнов.
Залить 0,25 л масла в масляный фильтр, смазать тонким слоем масла его прокладку и навернуть его от руки на патрубок.
Залить масло в двигатель.
