Детали датчика-распределителя зажигания двигателей «13N», «13S», «16S», «18Е»:
1 — крышка датчика-распределителя;
2 — ротор;
3 — валик датчика-распределителя;
4 — соединительная шпилька;
5 — соединительная втулка;
6 — пружина;
7 — диск;
8 — нажимная пружина;
9 — уплотнительное кольцо;
10 — корпус датчика-распределителя.

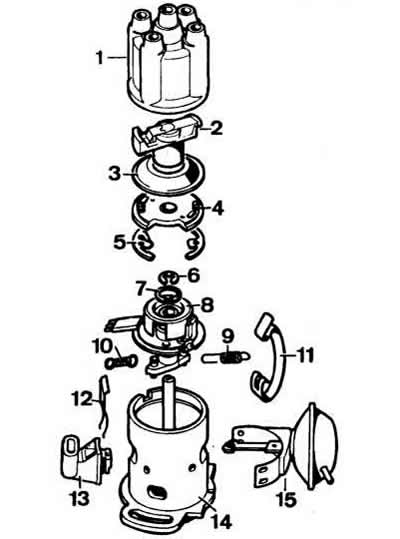

Детали датчика-распределителя зажигания двигателя «14NV»:
1 — крышка;
2 — ротор;
3 — защитный экран;
4 — опорная пластина;
5 — стопорное кольцо опорной пластины;
6, 7 — стопорные кольца;
8 — зубчатый якорь и генераторный датчик управляющих импульсов;
9, 10 — пружины центробежного регулятора;
11 — защелка крышки;
12 — фиксатор разъема;
13 — разъем;
14 — корпус датчика-распределителя;
15 — вакуумный регулятор.
