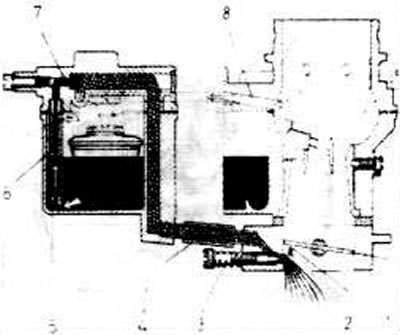

1 - дроссельная заслонка; 2 - выпуск смеси для холостого хода; 3 - - регулировочный пинг; 4 - соединительный шланг; 5 - жиклер дополнительного топлива; 6 - подъемная трубка; 7 - жиклер дополни тельной смеси; 3 - канал дополнительного воздуха
Карбюратор имеет систему повторного смешения, которая позволяет производить дорегулировку оборотов холостого хода, не влияя на состав воздушно-топливной смеси. Этим исключается неблаготворное влияние на состав выхлопных газов при холостых оборотах. Одновременно, существенно упрощается подрегулировка оборотов холостого хода. На заводе установлены зазоры стартовой и дроссельной заслонок дополнительной регулировки не требуется. При замене крышки карбюратора в сборе или дроссельной части, необходима регулировка зазора дроссельной, стартовой заслонок и оборотов быстрого холостого хода. Карбюратор состоит из трех основных частей дроссельной части, корпуса и крышки.
1. Корпус дроссельной заслонки; 2. Рычаг дросселя; 3. Подкладная шайба; 4. Рычаг; 5. Распорное кольцо; 6. Подкладное кольцо; 7. Рычаг дросселя; 8. Рычаг дросселя; 9. Направляющая деталь; 10. Предохранительная шайба; 11. Шайба; 12. Зубчатая шайба; 13. Гайка; 14. Резьбовой штифт; 15. Пластина; 16. Опора; 17. Гайка; 18. Винт; 19. Изолирующий фланец; 20. Регулировочный винт; 21. Пружина; 22. Винт регулировки смеси холостого хода; 23. Кольцо; 24. Корпус поплавка; 25. Игла клапана; 26. Жиклер холостого хода; 27. Обогатительный клапан; 28. Главный жиклер; 29. Пробка; 30. Прокладочное кольцо; 31. Жиклер коррекции воздуха; 32. Мембрана; 33. Пружина мембраны; 34. Крышка ускорительного насоса; 35. Винт; 36. Воздушный диффузор; 37. Винт регулировки воздуха; 38. Гайка; 39. Винт; 40. Пружинная шайба; 41. Штанга насоса; 42. Подкладная шайба; 43. Пружина; 44. Гайка; 45. Зажимное кольцо; 46. Соединительная штанга; 47. Зажимное кольцо; 49. Пружинный фиксатор; 50. Ось поплавка; 51. Прижим; 52. Поплавок; 53. Прокладка крышки карбюратора; 54. Крышка карбюратора; 55. Игольчатый клапан поплавка; 56. Прокладка; 57. Винт; 58. Штифт; 59. Винт; 60. Закрывающий винт; 61. Прокладка; 62. Фиксатор кабеля; 63. Фиксатор кабеля; 64. Зажим; 65. Винт; 66. Винт; 67. Пружинная шайба; 68. Соединительный шланг
