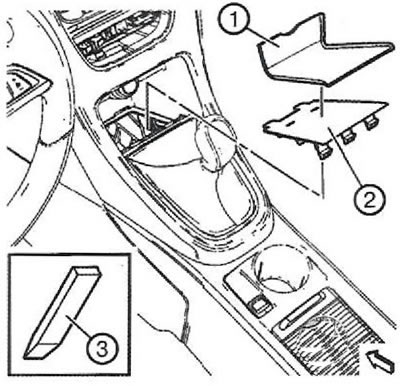

2. Отцепить нижнюю центральную облицовку (2) приборной панели от напольной консоли при помощи подходящего пластикового инструмента (3).
3. Отцепить регулировочные фиксаторы (1) тросов переключения передач, нажав черное сдвижное кольцо до положения фиксации.
4. Отцепить левый трос через проем в корпусе (стрелка) при помощи подходящего инструмента.
5. Сдвинуть пыльник рычага переключения передач вверх.

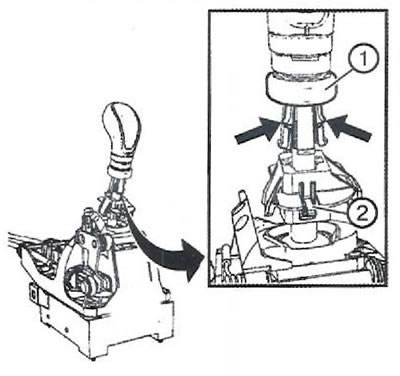

6. Вжать два фиксатора (стрелки).
7. Сдвинуть синее фиксирующее кольцо (1) рычага переключения передач вверх.
8. Потянуть защелку (2) вверх.
9. Снять набалдашник рычага переключения передач.

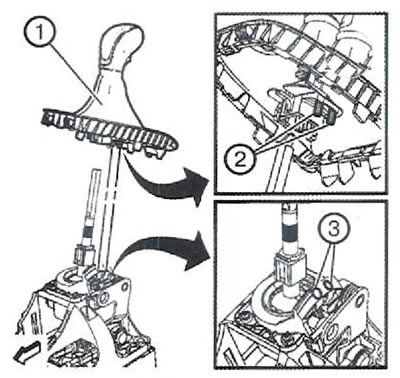

10. Перевернуть набалдашник (1) рычага переключения передач на 180° и установить на рычаг переключения передач.
11. Нажать два штифта (2) так, чтобы они вошли в два отверстия (3).
12. Снять блок управления двигателем с полки аккумуляторной батареи и отвести в сторону.

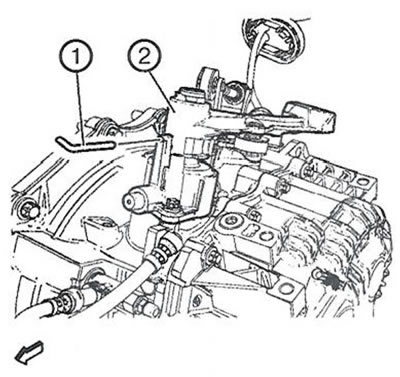

13. Зафиксировать рычаги механизма переключения (2) при помощи приспособления DT-527-A (1).

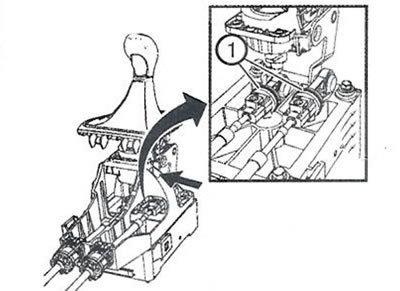

14. Заблокировать фиксаторы тросов переключения передач (1).
Примечание. При фиксации тросов переключения передач должен быть слышен характерный звук фиксации.
15. Заблокировать регулировочные фиксаторы (1), нажав два синих фиксирующих элемента, не касаясь фиксатора рычага переключения передач.
16. Установить набалдашник рычага переключения передач, перевернув его обратно на 180°. Вжать набалдашник до упора вниз, нажав защелку (2) вверх.

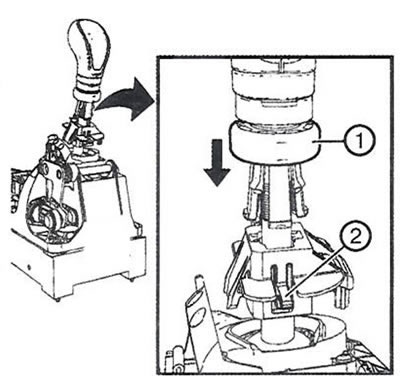

17. Сдвинуть синее фиксирующее кольцо рычага переключения передач (1) вниз.
18. Снять приспособление DT-527-A с рычагов механизма переключения передач.
19. Проверить правильность функционирования переключения передач.
20. Если необходимо, повторить процедуру регулировки.

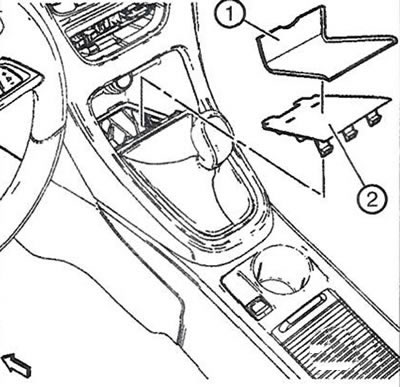

21. Вставить нижнюю центральную облицовку (2) приборной панели от напольной консоли.
