Снятие

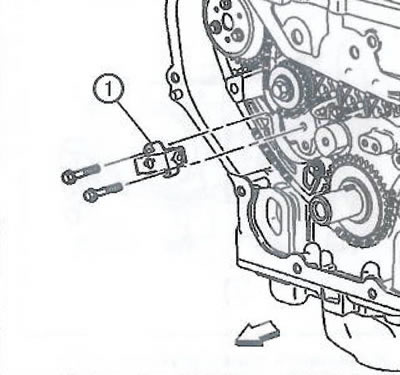

1. Снять натяжитель приводной цепи:
- Отвернуть болты натяжителя цепи привода балансирных валов.
- Снять натяжитель цепи привода балансирных валов (1).
2. Отвернуть болт крепления и снять башмак натяжителя цепи привода балансирных валов (1).

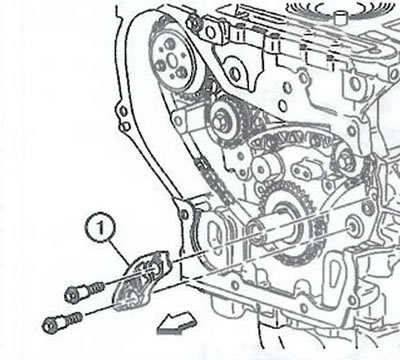

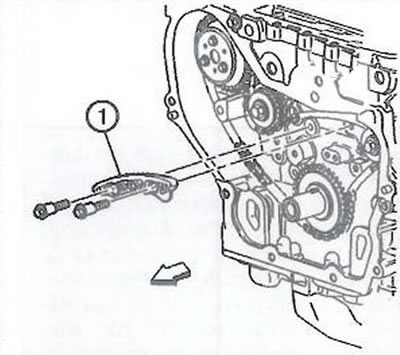

3. Отвернуть болты и снять меньший успокоитель цепи привода балансирных валов (1).

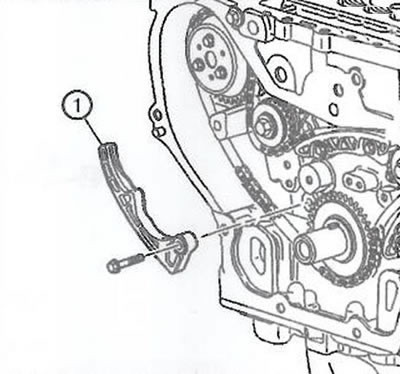

4. Отвернуть болты крепления и снять верхний успокоитель цепи привода балансирных валов (1).
Примечание. Снятие всех успокоителей облегчает снятие приводной цепи за счет её провисания между звездочками.

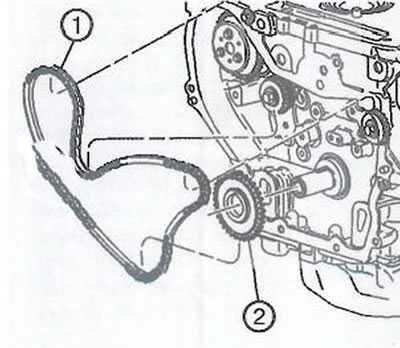

5. Снять цепь (1) привода балансирных валов и водяного насоса.
6. Снять ведущую звездочку (2) привода балансирных валов и водяного насоса.
Установка
1. Установить ведущую звездочку привода балансирных валов и водяного насоса со шпонкой.
Примечание. Если балансирные валы окажутся отрегулированы неправильно, двигатель будет вибрировать и издавать посторонние шумы.

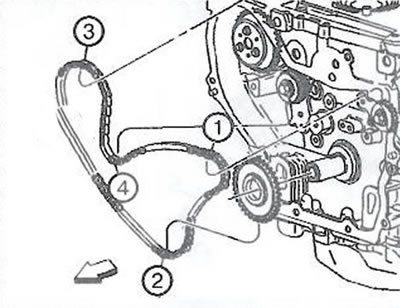

2. Установить цепь привода балансирных валов так, чтобы цветные звенья совпадали с метками на звездочках балансирных валов и коленчатого вала. На цепи имеется три цветных звена, два из них одинакового цвета и одно отличного. Выполнить следующую процедуру для совмещения звеньев с метками на звездочках:
- Расположить цепь таким образом, чтобы цветные звенья были видимы.
- Поместить звено отличного от остальных цвета (1) так, чтобы оно совпало с меткой на звездочке балансирного вала со стороны впуска.
- Следуя по часовой стрелке вдоль цепи, совместить первое звено одинакового цвета (2) с меткой на звездочке коленчатого вала - приблизительно в положении 6 часов звездочки коленчатого вала.
- Поместить цепь (3) на звездочке привода водяного насоса. Совмещение звеньев не существенно.
- Совместить последнее цветное звено (4) с меткой на звездочке балансирного вала со стороны выпуска.
Примечание. Не проворачивать цепь после установки.

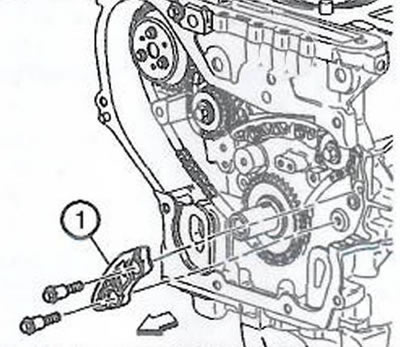

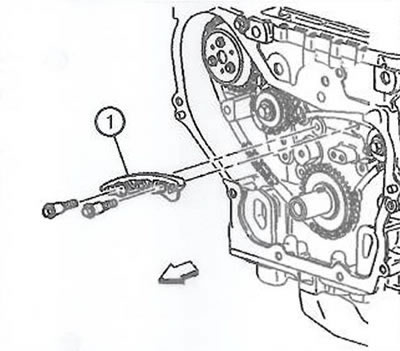

3. Установить нижний успокоитель приводной цепи (1) и затянуть болты крепления моментом 12 Нм.

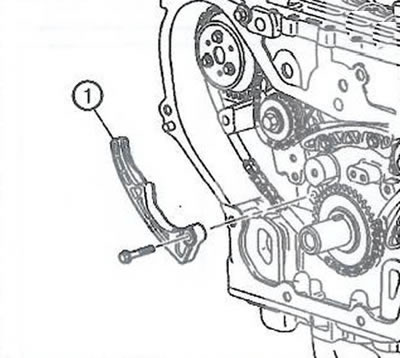

4. Установить верхний успокоитель приводной цепи (1) и затянуть болты крепления моментом 12 Нм.
5. Установить башмак натяжителя приводной цепи (1) и затянуть болт моментом 10 Нм.

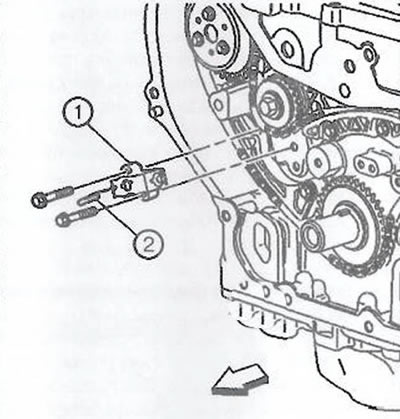

6. Выполнить сброс натяжителя цепи привода балансирных валов (1) следующим образом:
- Провернуть плунжер в отверстии натяжителя на 90° и сжать.
- Провернуть плунжер обратно в исходное положение 12 часов и вставить бумажный фиксатор (2) в плунжер через отверстие в корпусе.
7. Установить натяжитель цепи привода балансирных валов.
8. Установить болты натяжителя и затянуть моментом 10 Нм.
9. Извлечь бумажный фиксатор из натяжителя.
