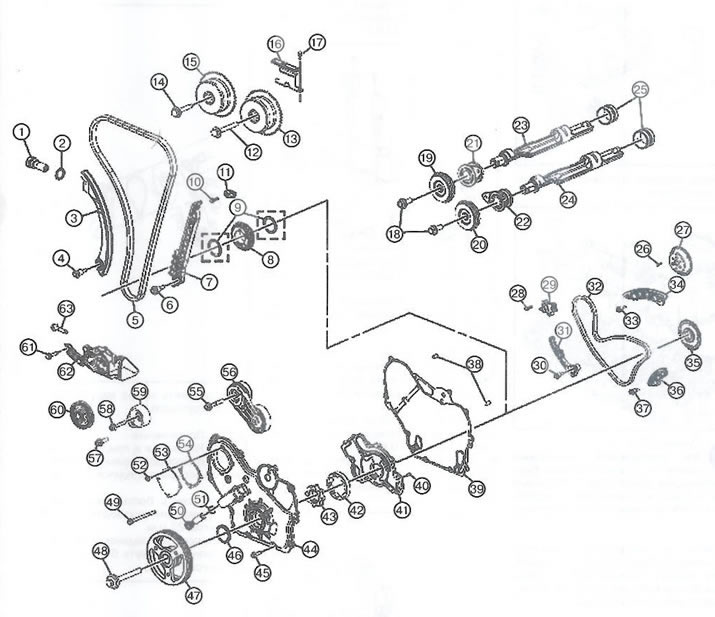

1. Корпус натяжителя приводной цепи.
2. Уплотнение натяжителя приводной цепи.
3. Башмак натяжителя приводной цепи.
4. Болт башмака натяжителя приводной цепи.
5. Приводная цепь.
6. Болт успокоителя приводной цепи.
7. Успокоитель приводной цепи.
8. Ведущая звездочка привода газораспределительного механизма.
9. Фрикционные шайбы (если оборудовано).
10. Болт масляной форсунки цепного привода.
11. Масляная форсунка цепного привода.
12. Болт фазовращателя распределительного вала.
13. Фазовращатель впускного распределительного вала.
14. Болт фазовращателя распределительного вала.
15. Фазовращатель выпускного распределительного вала.
16. Верхняя направляющая приводной цепи.
17. Болт верхней направляющей приводной цепи.
18. Болты звездочек привода балансирных валов.
19. Звездочка привода балансирного вала со стороны выпуска.
20. Звездочка привода балансирного вала со стороны впуска.
21. Корпус подшипника балансирного вала со стороны выпуска.
22. Корпус подшипника балансирного вала со стороны впуска.
23. Балансирный вал со стороны выпуска.
24. Балансирный вал со стороны впуска.
25. Задний подшипник балансирного вала.
26. Болт звездочки привода водяного насоса.
27. Звездочка привода водяного насоса.
28. Болт натяжителя цепи привода балансирных валов.
29. Натяжитель цепи привода балансирных валов.
30. Болт башмака натяжителя цепи привода балансирных валов.
31. Башмак натяжителя цепи привода балансирных валов.
32. Цепь привода балансирных валов.
33. Болт успокоителя цепи привода балансирных валов.
34. Успокоитель цепи привода балансирных валов.
35. Ведущая звездочка привода балансирных валов.
36. Направляющая цепи привода балансирных валов.
37. Болт направляющей цепи привода балансирных валов.
38. Установочные штифты передней крышки двигателя.
39. Прокладка передней крышки двигателя.
40. Болт крышки масляного насоса.
41. Крышка масляного насоса.
42. Шестерня масляного насоса.
43. Внутренний ротор масляного насоса.
44. Передняя крышка двигателя.
45. Болт передней крышки двигателя.
46. Передний сальник коленчатого вала.
47. Балансирный шкив коленчатого вала.
48. Болт балансирного шкива коленчатого вала.
49. Болт передней крышки двигателя.
50. Перепускной масляный клапан.
51. Уплотнительное кольцо перепускного масляного клапана.
52. Болт крышки доступа к звездочке водяного насоса.
53. Крышка доступа к звездочке водяного насоса.
54. Прокладка крышки доступа к звездочке водяного насоса.
55. Болт натяжителя приводного ремня.
56. Натяжитель приводного ремня.
57. Болт натяжителя приводного ремня.
58. Болт шкива натяжителя приводного ремня.
59. Натяжитель приводного ремня.
60. Шкив насоса гидроусилителя рулевого управления.
61. Болт насоса гидроусилителя рулевого управления.
62. Кронштейн насоса гидроусилителя рулевого управления.
63. Болт кронштейна насоса гидроусилителя рулевого управления.
