Распределение питания: шина положительного полюса аккумулятора (В+), блок предохранителей моторного отсека

            0

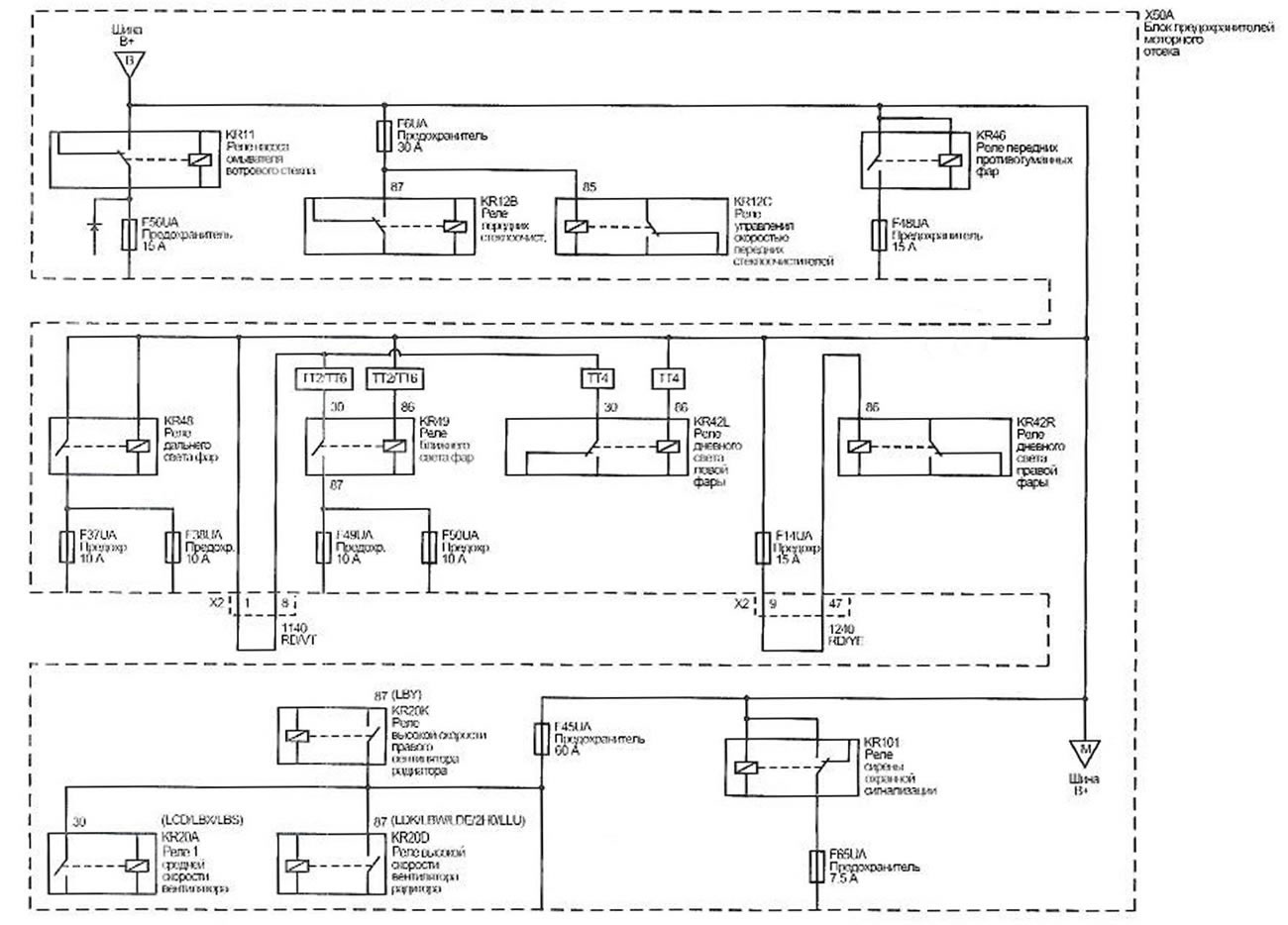

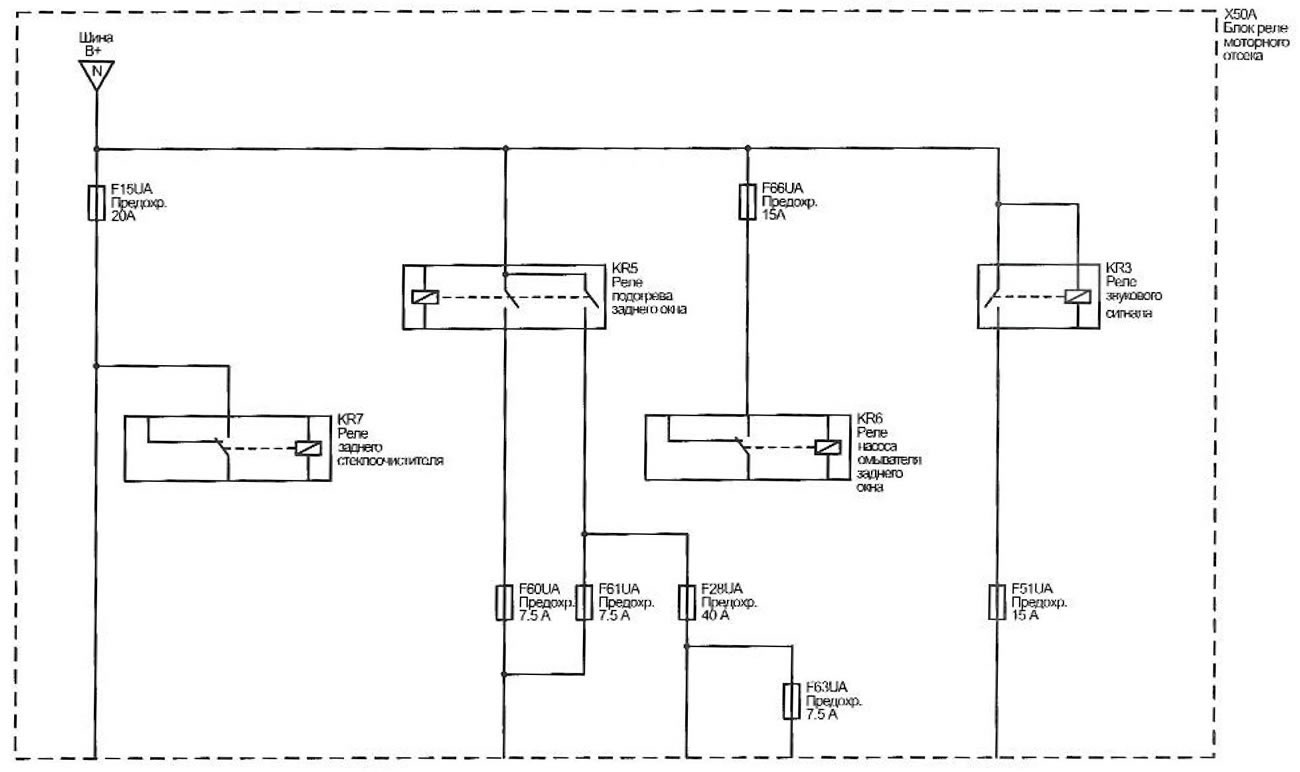

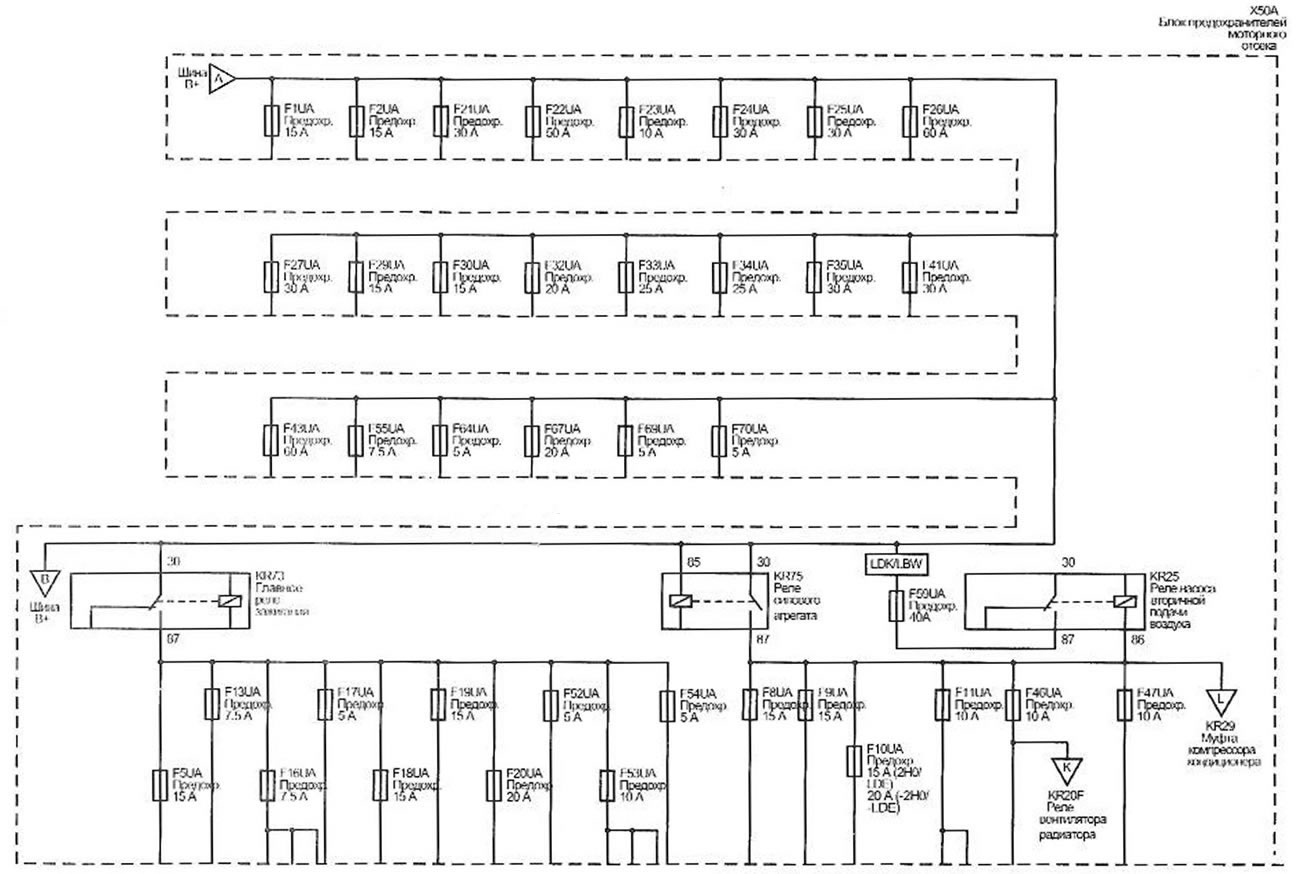

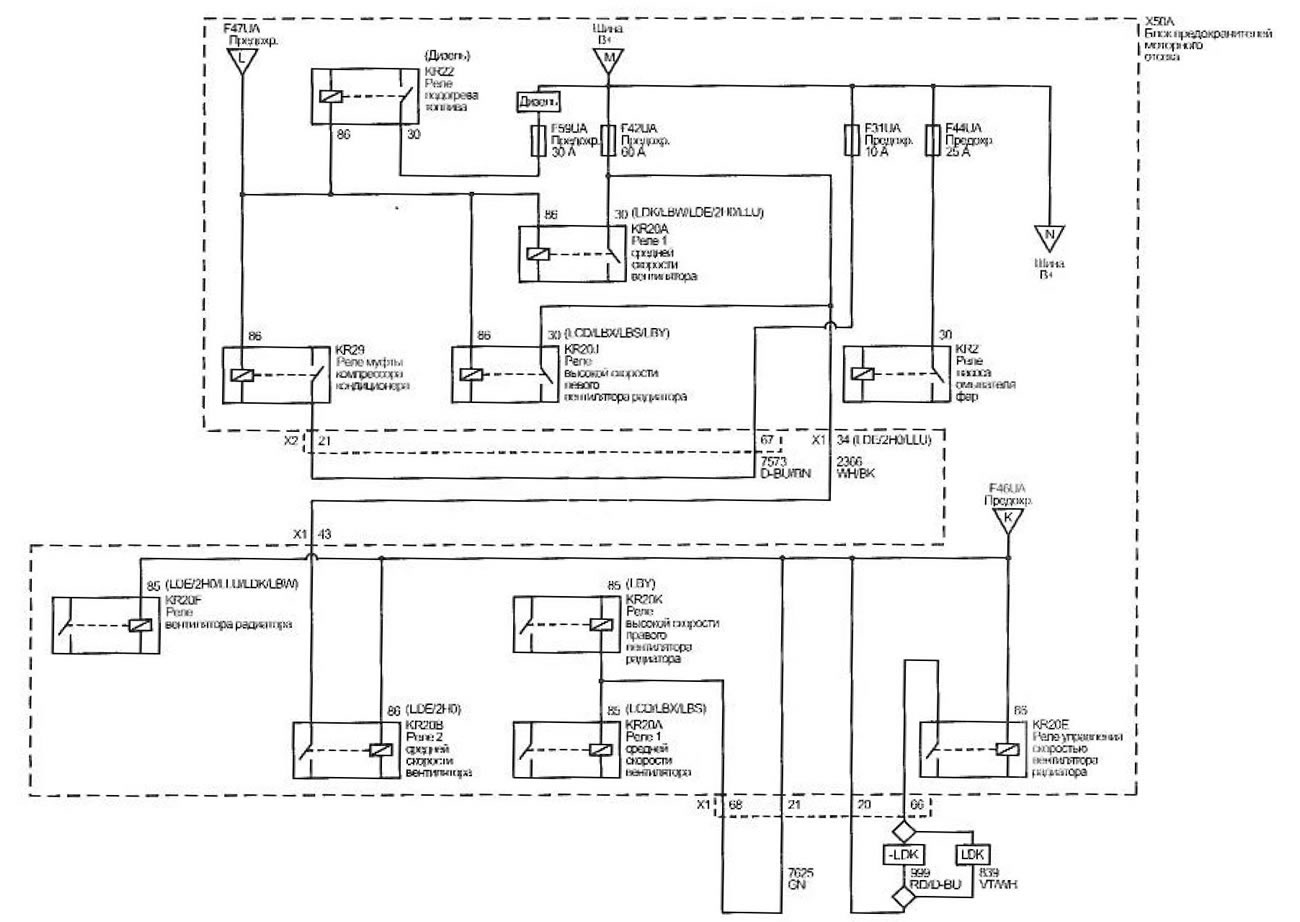

Распределение питания: шина положительного полюса аккумулятора (В+), блок предохранителей моторного отсека




Открыть большую картинку в новой вкладке →



Открыть большую картинку в новой вкладке →



Открыть большую картинку в новой вкладке →



Открыть большую картинку в новой вкладке →


Нестандартные символы и обозначения на схемах смотрите здесь »

Стандартные символы и обозначения цветов проводов на схемах смотрите здесь »
