Внимание.
- Не пытаться отремонтировать или заменить ударопоглощающий материал, приклеенный к облицовкам потолка и стоек кузова. Если материал поврежден, заменить облицовку потолка и/или кузовных стоек.
- Если автомобиль оборудован шторкой безопасности, убедиться в том, что модуль шторки безопасности и ограничитель не повреждены. При обнаружении любых повреждений или дефектов необходимо заменить соответствующие компоненты новыми.
- Соблюдать осторожность при проведении работ в области модуля шторки безопасности. Острый инструмент может проколоть шторку безопасности. При любом повреждении модуля шторки безопасности он подлежит замене.
1. Деактивировать систему дополнительной пассивной безопасности.
2. Снять солнцезащитные козырьки:
- Удалить крышку (1) и отвернуть три винта (2) крепления солнцезащитной шторки.
- Отсоединить электрический разъем и снять солнцезащитный козырек (3).

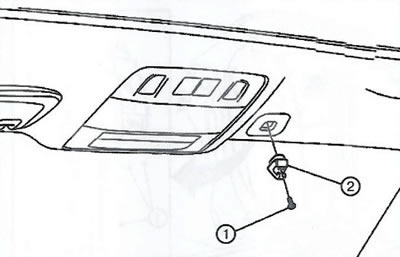

3. Отвернуть винты крепления (1) и снять опоры солнцезащитных козырьков (2).
4. Потянуть передний потолочный поручень вниз и, удерживая в этом положении, при помощи небольшой отвертки отцепить крышки болтов крепления. Отвернуть болты (1) и снять передний потолочный поручень (2).
5. Снять облицовки стоек ветрового стекла.
6. Снять верхние облицовки центральных стоек кузова.
7. Снять верхние облицовочные панели задних кузовных стоек.
8. Снять потолочную консоль и потолочные лампы в сборе .
9. Снять сиденье переднего пассажира.
10. Сдвинуть водительское сиденье до упора вперед и наклонить.
11. Отсоединить электрические разъемы и снять потолочную панель (1).
Седан без потолочного люка
Седан с потолочным люком
Хэтчбек без потолочного люка
Хэтчбек с потолочным люком
Универсал без потолочного люка
Примечание.
- В версии универсал с потолочным люком: при помощи пластикового шпателя поддеть и осторожно отцепить двусторонний скотч (1) между облицовкой потолка и панелью крыши, после чего отсоединить электрические разъемы и снять потолочную панель (2).
- При установке облицовки потолка использовать новый двусторонний скотч, устанавливаемый при помощи промышленного фена.
Универсал с потолочным люком
12. Извлечь потолочную панель из автомобиля через проем двери переднего пассажира.
13. Установка производится в порядке, обратном снятию.
