Modul zračnog jastuka za vozača
Povlačenje
Modeli do 1996. godine
1. Deaktivirajte modul zračnog jastuka.
2. Odvijte pričvrsne vijke, odvojite priključni konektor i uklonite modul.
Modeli od izdanja 1996
3. Deaktivirajte modul zračnog jastuka.

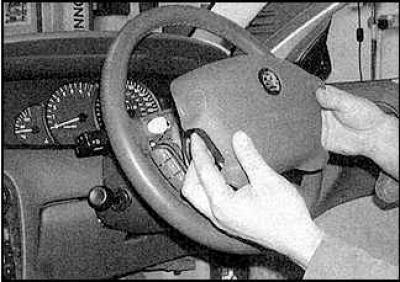

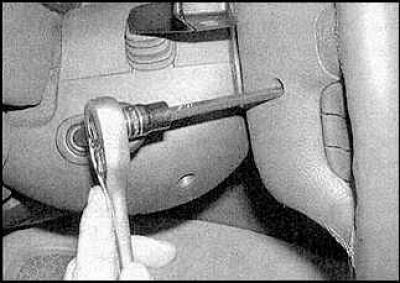

4. Otpustite pričvrsne vijke na stražnjoj strani upravljača.

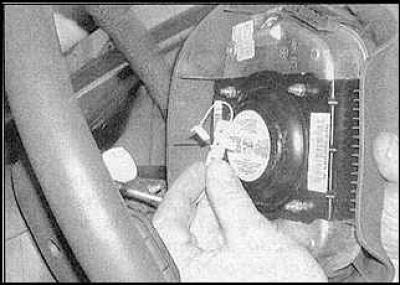

5. Odspojite konektor.
6. Uklonite modul zračnog jastuka.
Montaža
Instalacija se provodi obrnutim redoslijedom od uklanjanja.
Modul zračnog jastuka suvozača
Povlačenje
1. Deaktivirajte modul zračnog jastuka.
2. Uklonite pretinac za rukavice.
3. Uklonite ukrasnu ploču s lijevog kraja ploče s instrumentima.
4. Uklonite ventilacijske rešetke i ukrasnu ploču.

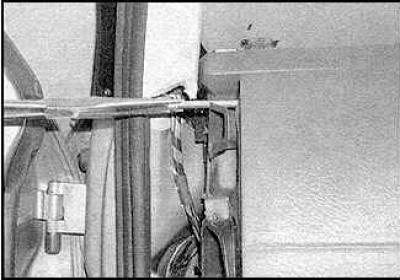

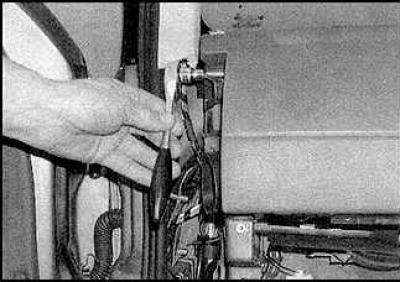

5. Uklonite donju oblogu.
6. Otpustite i uklonite vijak za pričvršćivanje kućišta.

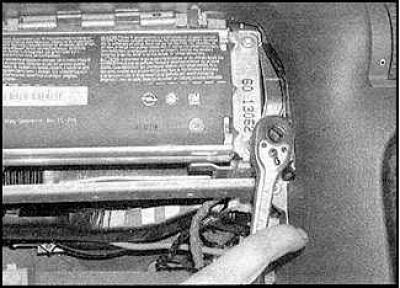

7. Uklonite poklopac.

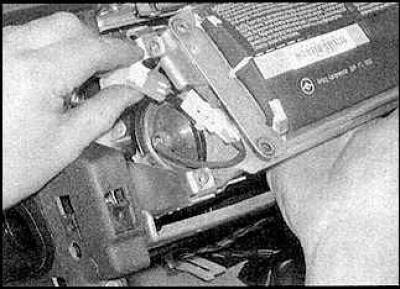

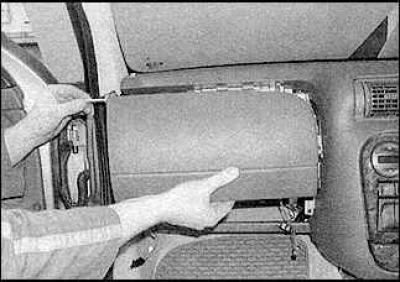

8. Otpustite pričvrsne vijke i uklonite modul.
9. Odspojite konektor i uklonite modul.
Montaža
Instalacija se provodi obrnutim redoslijedom od uklanjanja.
Modul bočnog zračnog jastuka
Povlačenje
Za izvođenje ove operacije preporuča se kontaktirati stručnjaka.
Kontaktni modul zračnog jastuka (na stupu upravljača)
Povlačenje
1. Uklonite upravljač.

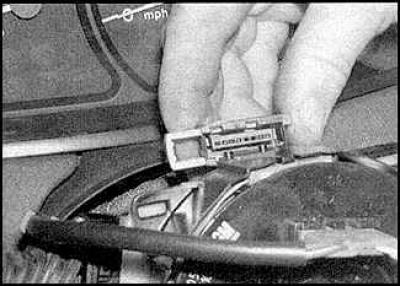

2. Uklonite poklopce stupa upravljača.

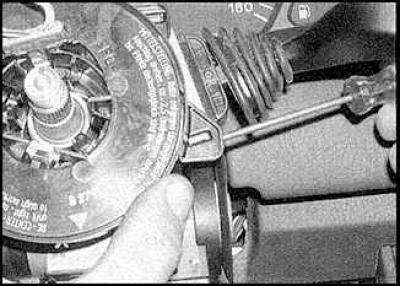

3. Uklonite pričvrsnu ploču i odvojite spojni konektor.

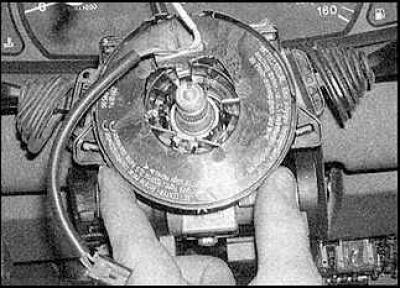

4. Otpustite kopče za pričvršćivanje.
5. Uklonite kontaktni modul.
Montaža

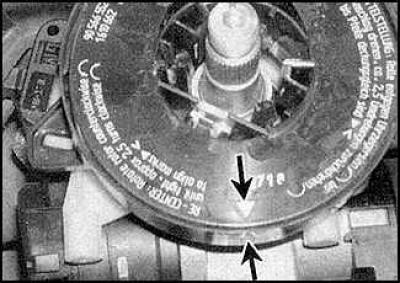

Instalacija se provodi obrnutim redoslijedom od uklanjanja. Za podešavanje modula pritisnite zasun na vrhu modula i zakrenite središte modula u smjeru suprotnom od kazaljke na satu dok ne osjetite otpor. Zatim ga okrenite 2,5 kruga i poravnajte oznake za poravnanje (naznačeno strelicama).
Elektronička upravljačka jedinica
Povlačenje
1. Uklonite središnju konzolu.
2. Odvojite spojni konektor, odvrnite pričvrsne matice i uklonite elektroničku upravljačku jedinicu.
Montaža
Instalacija se provodi obrnutim redoslijedom od uklanjanja.
Senzor bočnog sudara
Povlačenje
1. Skinite oblogu prednjih vrata.
2. Uklonite zaštitni film.

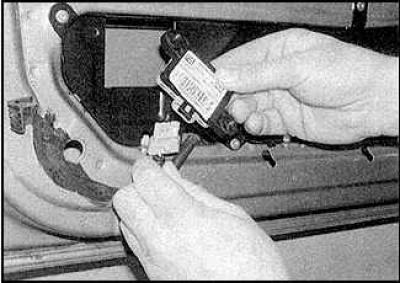

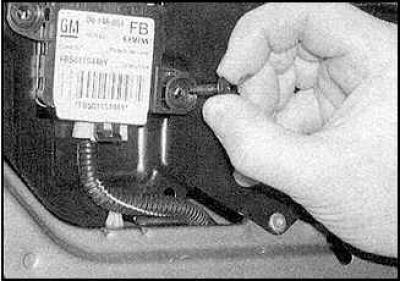

3. Otpustite pričvrsne vijke i uklonite senzor.
4. Odspojite konektor.
Montaža
Instalacija se provodi obrnutim redoslijedom od uklanjanja. Provjerite je li membrana dobro zalijepljena i ne propušta zrak.
