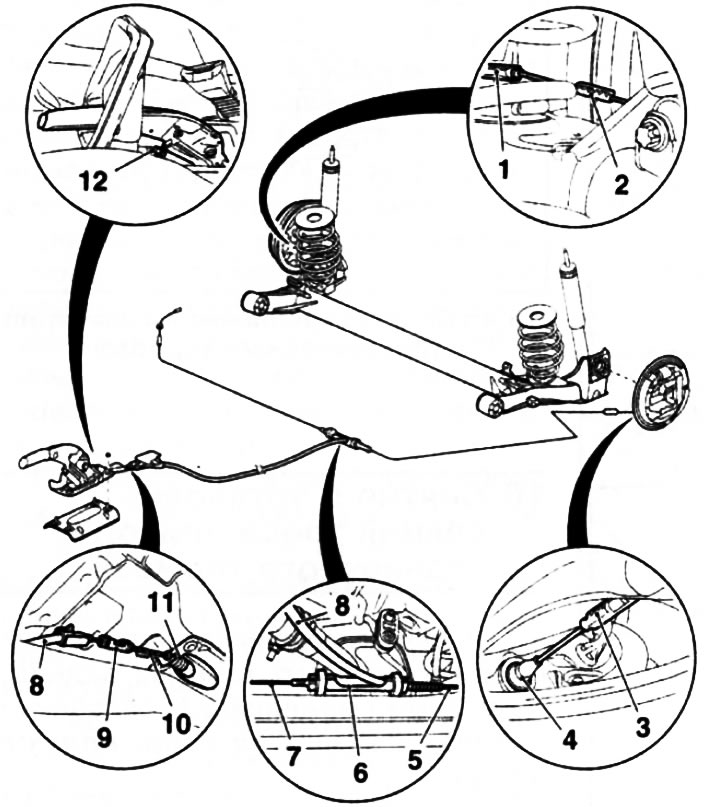

16.1. Прокладка троса привода стояночного тормоза на моделях с задними барабанными тормозными механизмами: 1. Правый/левый держатель троса на балке задней подвески; 2, 3, 9. Соединительные элементы троса; 4. Манжета на барабанном механизме; 5. Левая задняя секция; 6. Уравнитель; 7. Правая задняя секция; 8. Центральная секция; 10. Передняя секция; 11. Манжета на несущем листе рычага стояночного тормоза; 12. Регулировочная гайка привода стояночного тормоза
2. На моделях с задними дисковыми тормозными механизмами конструкции привода практически полностью аналогичны, отличие составляет способ крепления наконечников троса к суппортам (см. Раздел 8).
Передняя секция
3. Снимите рычаг стояночного тормоза (см. Раздел 15).
4. Поднимите автомобиль и установите его на подставки.
5. На моделях с передним термозащитным экраном рассоедините разъем электропроводки лямбда-зонда, высвободите центральную секцию системы выпуска отработавших газов из демпфирующих держателей (см. сопр. иллюстрацию) и положите выпускную трубу на балку задней подвески. Затем снимите термозащитный экран с днища автомобиля, уложите его на выпускную трубу.

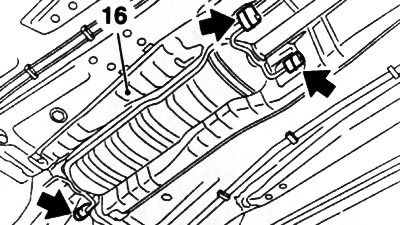

16.5. Передний термозащитный экран (16) - стрелками указаны демпфирующие держатели секции системы выпуска отработавших газов
6. Отсоедините переднюю секцию троса привода стояночного тормоза от соединительного элемента и высвободите из держателя на днище автомобиля (см. сопр. иллюстрацию).

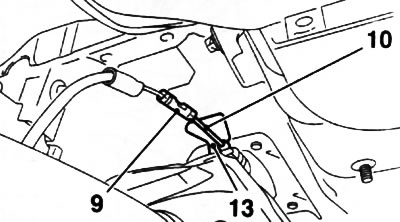

16.6. Соединительный элемент (9) и держатель (13) передней секции приводного троса (10) стояночного тормоза
7. Извлеките манжету из несущего листа рычага стояночного тормоза и вытяните трос из отверстия в днище автомобиля.
8. Установка производится в порядке, обратном порядку снятия. По окончании работ произведите регулировку стояночного тормоза (см. Раздел 17).
Задние секции
Модели с дисковыми тормозными механизмами
Центральная и задняя левая секции
9. Снимите задние колеса, на моделях Corsa-Eco снимите защиту картера (см. Главу 2) и спойлер с днища автомобиля.
10. На моделях с соответствующей комплектацией отделите передний термозащитный экран от днища автомобиля (см. иллюстрацию 16.5).
11. Отпустите рычаг стояночного тормоза, отсоедините заднюю секцию троса от соединительного элемента и высвободите его из держателя на балке задней подвески (см. сопр. иллюстрацию).

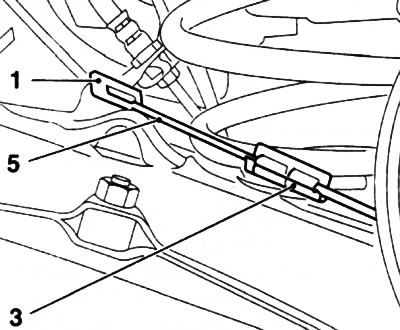

16.11. Крепление задней секции (5) троса привода стояночного тормоза (дисковые механизмы): 1. Держатель; 3. Соединительный элемент
12. Отсоедините центральную секцию приводного троса от уравнителя (см. сопр. иллюстрацию) и высвободите заднюю секцию троса из держателей на топливном баке.

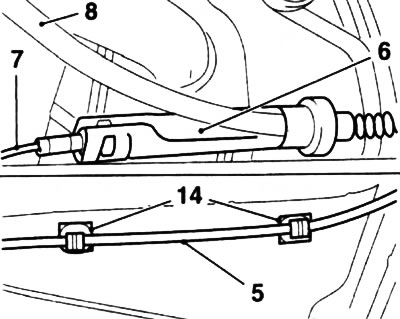

16.12. Крепление центральной (8) и задней левой (5) секций троса привода стояночного тормоза (дисковые механизмы): 6. Уравнитель; 7. Задняя правая секция; 14. Держатели
13. Высвободите центральную секцию троса из держателя на днище автомобиля и от переднего соединительного элемента (см. сопр. иллюстрацию) и снимите ее.

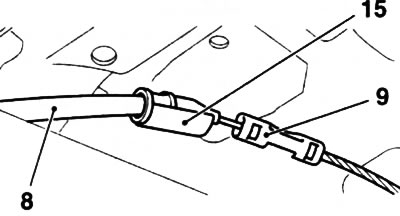

16.13. Держатель (15) центральной секции (8) приводного троса на днище автомобиля (дисковые механизмы): 9. Соединительный элемент
14. Установка производится в обратном порядке. По окончанию установке произведите регулировку стояночного тормоза (см. Раздел 17).
Задняя правая секция
15. Снимите задние колеса и отпустите рычаг стояночного тормоза.
16. Отсоедините заднюю правую секцию троса от соединительного элемента (2) и извлеките его из держателя (1) на балке задней подвески (см. иллюстрацию 16.1).
17. Отсоедините заднюю правую секцию стояночного тормоза от уравнителя (см. иллюстрацию 16.12) и снимите ее.
18. Установка производится в обратном порядке. По окончанию установке произведите регулировку стояночного тормоза (см. Раздел 17).
Модели с барабанными тормозными механизмами
19. Снимите задние колеса и отпустите рычаг стояночного тормоза.
20. Снимите тормозные башмаки (см. Раздел 10).
21. Снимите стопорную скобу и вытяните заднюю секцию троса из тормозного щита (см. сопр. иллюстрацию) и отсоедините задний трос от соединительного элемента.

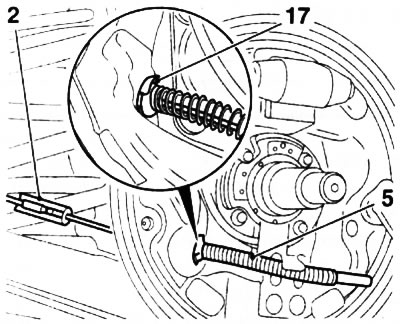

16. 21. Снятие задней секции (5) троса привода стояночного тормоза (барабанные механизмы): 2. Соединительный элемент; 17. Стопорная скоба
22. Аналогичным образом отделите трос от второго тормозного механизм.
23. Установка производится в обратном порядке. По окончанию установке произведите регулировку стояночного тормоза (см. Раздел 17).
Модели Corsa Combo
24. Снимите задние колеса.
25. Отсоедините переднюю секцию троса от уравнителя на днище автомобиля (см. сопр. иллюстрацию) и высвободите задние секции троса из держателей.

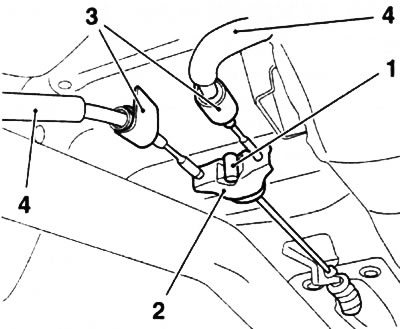

16.25. Уравнитель (2) троса привода стояночного тормоза (модели Corsa Combo): 1. Наконечник передней секции троса; 3. Держатели; 4. Задние секции троса
26. Высвободите задние секции троса из держателей на топливном баке.
27. Отсоедините задние секции троса справа и слева от соединительных элементов и высвободите их из держателей на балке задней подвески (см. сопр. иллюстрацию). Снимите задние секции.

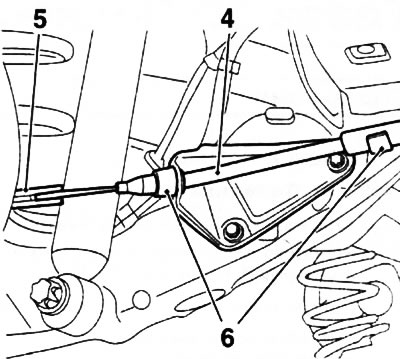

16.27. Крепление задней секции (4) троса привода стояночного тормоза (модели Corsa Combo): 5. Соединительный элемент; 6. Держатели
28. Установка производится в обратном порядке - задние секции должны быть проложены над элементами системы выпуска отработавших газов. По окончанию установке произведите регулировку стояночного тормоза (см. Раздел 17).
