2. Перенесите генератор на чистый верстак и уложите шкивом вниз.
3. Выверните крепежные винты и снимите пластмассовую крышку.

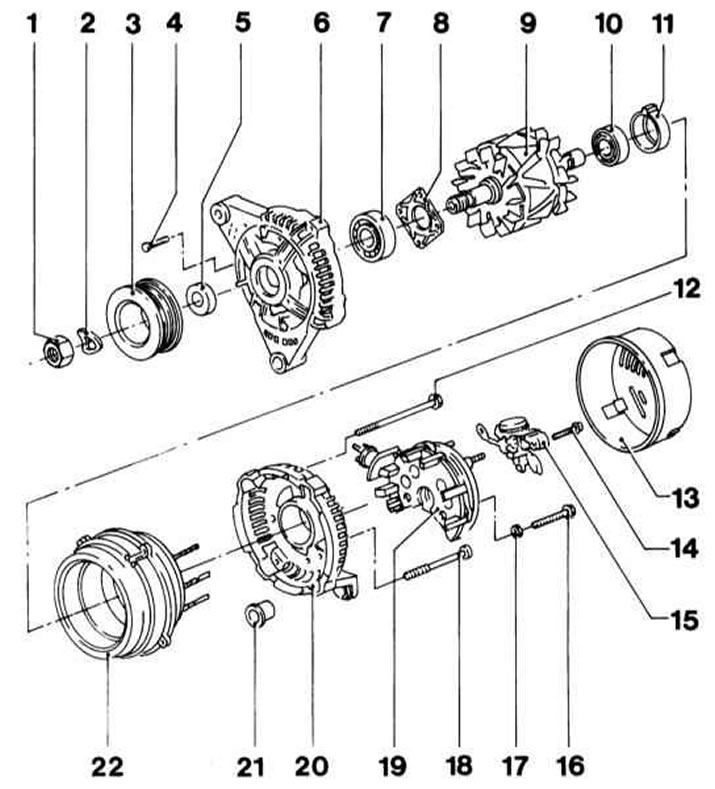

Сборка генератора Bosch
1 — Гайка
2 — Фигурная шайба
3 — Шкив
4 — Винт
5 — Дистанционная шайба
6 — Передний корпус
7 — Передний подшипник
8 — Крышка переднего подшипника
9 — Якорь
10 — Задний подшипник
11 — Пыльник
12 — Стяжной болт
13 — Крышка
14 — Болты крепления
15 — Регулятор напряжения
16 — Болт
17 — Гайка
18 — Стяжной болт
19 — Выпрямительный мост
20 — Задний корпус
21 — Втулка
22 — Статор
4. Отсоедините электропроводку и выверните два винта крепления щеточного узла.

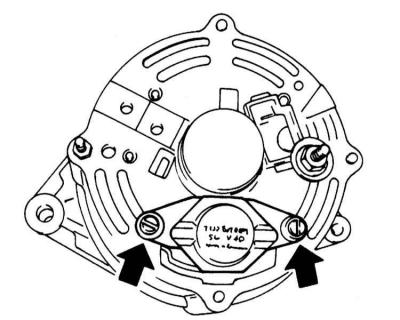

Винты крепления щеточного узла
5. Если щетки изношены или повреждены, замените щеточный узел.

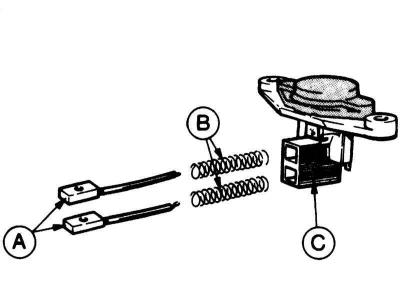

Щеточный узел
A — Щетки
B — Пружины
C — Держатель
6. Зачистите и проверьте состояние рабочей поверхности роторных колец, в случае выявления признаков чрезмерного износа или механических повреждений замените генератор в сборе.
7. Сборка производится в порядке, обратном порядку демонтажа компонентов.
8. В заключение установите генератор на свое штатное место (см. Раздел Снятие и установка генератора).
