Снятие
1. Выверните держатели подъемного шнура крышки багажного отделения из внутренней облицовки.
2. Снимите внутреннюю обивку с фиксаторов.
3. Отсоедините штангу привода замка от цилиндра замка. Для этого поверните пластмассовый зажим и снимите его со штанги.
4. Выверните болты крепления и снимите наружную ручку.

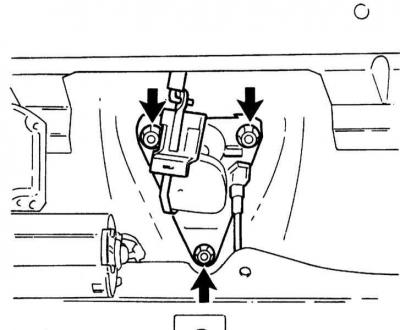

Болты крепления наружной ручки
5. Отсоедините штангу привода единого замка от э/мотора.
6. При наличии противоугонной сигнализации снимите микровыключатель, предварительно сняв пружинную скобу.

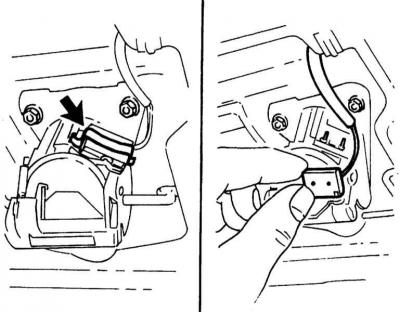

Снятие переключателя противоугонной системы
Разборка и сборка
1. Вставьте ключ в цилиндр замка.
2. Выбейте штифт выколоткой диаметром 2 мм (обратитесь к фрагменту A).

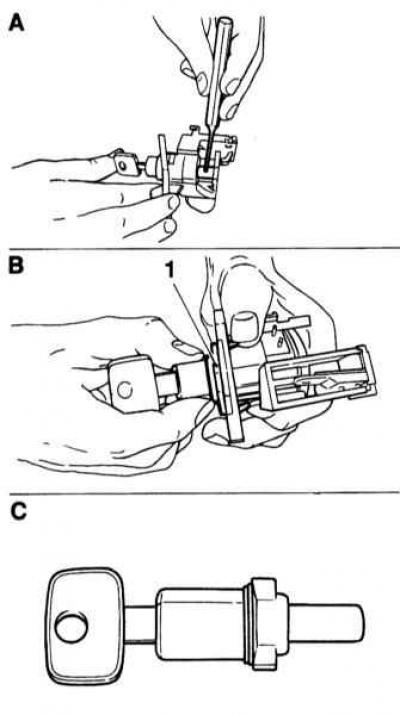

Порядок снятия цилиндра замка
3. Прижмите две стопорные лапки фиксатора (1) цилиндра замка и снимите фиксатор с цилиндра (обратитесь к фрагменту B).
4. Снимите цилиндр замка (обратитесь к фрагменту C).
5. Вставьте цилиндр (3) в корпус, затем цилиндр с корпусом (1) и пружиной (5) установите в литой элемент (6). Установите поводок (7) со штифтом (4) на цилиндр. Установите фиксатор (2) на цилиндр.

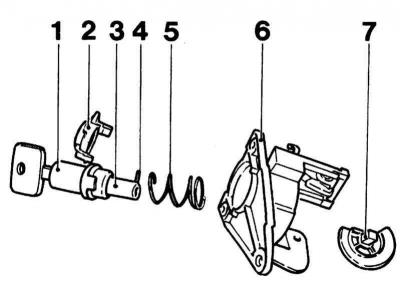

Сборка цилиндра замка
Установка
1. Закрепите литой элемент.
2. При наличии противоугонной сигнализации: Установите микровыключатель и зафиксируйте его пружинной скобой.
3. Присоедините тягу, смотрите Снятие.
4. Закрепите внутреннюю обивку двери.
