Мадэлі Corsa З
Зняцце і ўстаноўка
1. Усталюйце паваротны перамыкач рэжымаў функцыянавання вонкавага асвятлення ў становішча «О» (гл. Раздзел «Органы кіравання і прыёмы эксплуатацыі», Раздзел 17) і выключыце запальванне. Адлучыце акумулятарную батарэю (гл. Главу 5).
2. Адкрыйце дзверы задка і вывярніце 2 шрубы мацавання адпаведнага задняга ліхтара (гл. супр. ілюстрацыю).
17.2. Шрубы мацавання (указаны стрэлкамі) задняга камбінаванага ліхтара (А) і лампатрымальніка (У) (мадэлі Corsa З)
3. Зніміце задні камбінаваны ліхтар, выцягнуўшы накіравальныя з гнёздаў усталявальных фіксатараў (гл. супр. ілюстрацыю), затым пры дапамозе адвёрткі разлучыце раздым электраправодкі з зваротнага боку ліхтара.

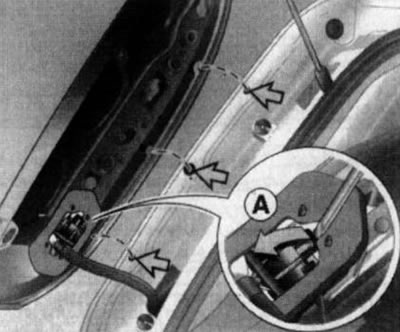

17.3. Гнязда (указаны стрэлкамі) усталявальных фіксатараў (мадэлі Corsa З) - на ўстаўцы А паказаны спосаб разлучэння раздыма электраправодкі
4. Устаноўка праводзіцца ў зваротным парадку. Праверце спраўнасць функцыянавання лямпаў.
Замена лямпаў
5. Зніміце задні ліхтар (гл. вышэй). 6 Вывярніце 4 крепежные шрубы (стрэлкі У) (гл. ілюстрацыю 17.2) і выміце трымальнік лямпаў з корпуса задняга камбінаванага ліхтара.
7. Злёгку ўціснуўшы адпаведную лямпу, павярніце яе супраць гадзіннікавай стрэлкі і выміце з патрона.
8. Устаноўка праводзіцца ў зваротным парадку.
Мадэлі Corsa Combo
Зняцце і ўстаноўка
9. Усталюйце паваротны перамыкач рэжымаў функцыянавання вонкавага асвятлення ў становішча «О» (гл. Раздзел «Органы кіравання і прыёмы эксплуатацыі», Раздзел 17) і выключыце запальванне. Адлучыце акумулятарную батарэю (гл. Главу 5).
10. Адкрыйце дзверы задка і, адціснуўшы 2 фіксатара, зніміце сэрвіснае вечка з аздаблення адпаведнай бакавіны багажнага аддзялення (гл. супр. ілюстрацыю).

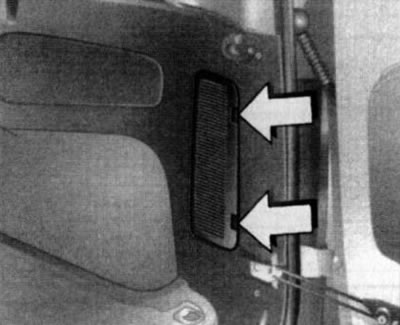

17.10. Фіксатары (указаны стрэлкамі) сэрвіснай крышкі на бакавіне багажнага аддзялення (мадэлі Corsa Combo)
11. Разлучыце раз'ём электраправодкі задняга камбінаванага ліхтара (гл. супр. ілюстрацыю). Прытрымваючы ліхтар звонку, адпусціце 2 гайкі і зніміце зборку ліхтара.

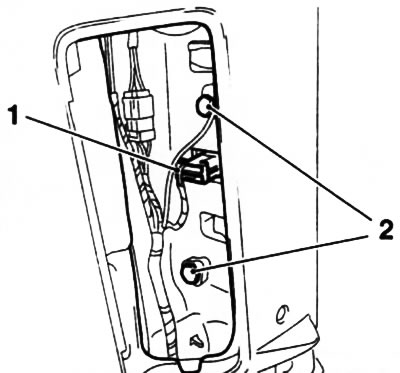

17.11. Гайкі (2) мацаванні задняга камбінаванага ліхтара да бакавіны багажнага аддзялення (мадэлі Corsa Combo): 1. Раз'ём электраправодкі
12. Устаноўка праводзіцца ў зваротным парадку.
Замена лямпаў
13. Зніміце задні ліхтар (гл. вышэй).
14. Сцісніце фіксатары (гл. суправ. ілюстрацыю) і выцягніце трымальнік лямпаў з корпуса задняга камбінаванага ліхтара.

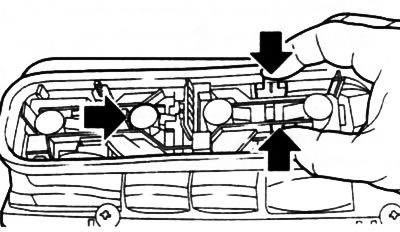

17.14. Фіксатары (указаны стрэлкамі) трымальніка лямпаў задняга камбінаванага ліхтара (мадэлі Corsa Combo)
15. Злёгку ўціснуўшы адпаведную лямпу, павярніце яе супраць гадзіннікавай стрэлкі і выміце з патрона.
16. Устаноўка праводзіцца ў зваротным парадку. Праверце спраўнасць функцыянавання лямпаў.
Мадэлі Meriva
Зняцце і ўстаноўка
17. Усталюйце паваротны перамыкач рэжымаў функцыянавання вонкавага асвятлення ў становішча "0" (гл. Главу "Органы кіравання і прыёмы эксплуатацыі", Раздзел 17) і выключыце запальванне. Адлучыце акумулятарную батарэю (гл. Главу 5).
18. Адчыніце дзверы задка, вывярніце 4 шрубы мацавання які адпавядае задняга ліхтара (гл. супр. ілюстрацыю) і зніміце задні камбінаваны ліхтар разам з крапежнай панэллю.

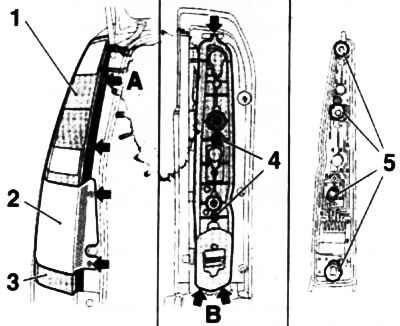

17.18. Шрубы (стрэлкі А) мацавання задняга камбінаванага ліхтара (1) (мадэлі Meriva): 2. Крапежная панэль; 3. Імглісты ліхтар; 4. Шрубы мацавання трымальніка лямпаў; 5. Лямпы; В. Фіксатары трымальніка лямпаў
19. Разлучыце раз'ём электраправодкі са зваротнага боку ліхтара.
20. Устаноўка ажыццяўляецца ў парадку, зваротным парадку зняцця. Праверце спраўнасць функцыянавання лямпаў.
Замена лямпаў
21. Зніміце задні камбінаваны ліхтар (гл. вышэй).
22. Вывярніце 2 крапежных шрубы, адцісніце ніжнія і верхні фіксатары мацавання трымальніка лямпаў (гл. ілюстрацыю 17.18) і выміце трымальнік лямпаў з корпуса задняга камбінаванага ліхтара.
23. Злёгку ўцісніце лямпу, якая выйшла са строю, унутр патрона, павярніце яе супраць гадзіннікавай стрэлкі і выміце з патрона.
24. Для замены лямпы туманнага ліхтара павярніце патрон адпаведнай лямпы супраць гадзіннікавай стрэлкі і выміце з пасадкавага гнязда (гл. супр. ілюстрацыю). Злёгку ўціснуўшы лямпу, павярніце яе супраць гадзіннікавай стрэлкі і выміце з патрона.

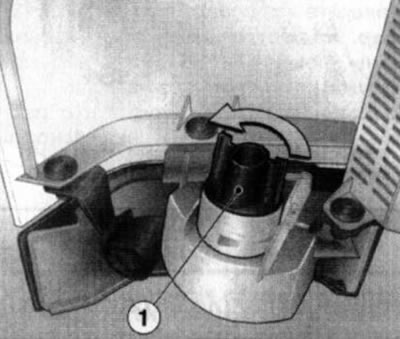

17.24. Патрон (1) ламы туманнага ліхтара (мадэлі Meriva)
25. Устаноўка праводзіцца ў зваротным парадку. Праверце спраўнасць функцыянавання лямпаў.
