Мадэлі Corsa
1. Адлучыце провад ад адмоўнай клемы акумулятарнай батарэі (гл. Главу 5).
2. Зніміце ніжняе дэкаратыўнае вечка панэлі прыбораў пад рулявой калонкай (гл. Главу 11).
3. Пры дапамозе пластмасавага кліну (напрыклад, Hazet 1965-20) адцісніце спружынныя фіксатары (гл. супр. ілюстрацыю) панэлі перамыкачоў вонкавага асвятлення.

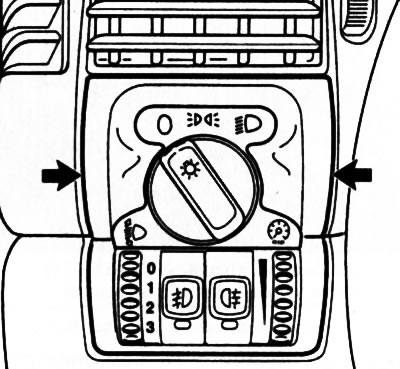

25.3. Пры дапамозе пластмасавага кліну адцісніце фіксатары панэлі перамыкачоў вонкавага асвятлення ў паказаных стрэлкамі кропках (мадэлі Corsa)
4. Выміце панэль перамыкачоў з панэлі прыбораў (гл. супр. ілюстрацыю) і разлучыце раз'ём электраправодкі з адваротнага боку панэлі.

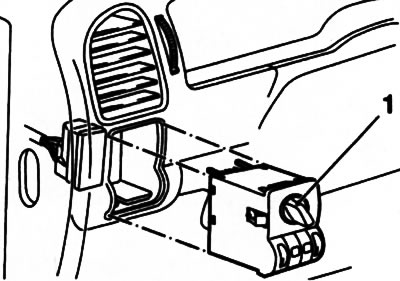

25.4. Панэль перамыкачоў вонкавага асвятлення/падсвятленні прыбораў (мадэлі Corsa)
5. Пры неабходнасці вывярніце са зваротнага боку блока перамыкачоў лямпу падсвятлення і заменіце.
6. Устаноўка праводзіцца ў зваротным парадку.
Мадэлі Meriva
Зняцце
7. Адлучыце провад ад адмоўнай клемы акумулятарнай батарэі (гл. Главу 5).
8. Павярніце паваротны перамыкач рэжымаў функцыянавання вонкавага асвятлення ў становішча "О" (гл. Главу "Органы кіравання і прыёмы эксплуатацыі", Раздзел 17).
9. Уцісніце дзяржальню паваротнага перамыкача і павярніце яго ў цэнтральнае становішча (гл. супр. ілюстрацыю). Выміце панэль перамыкачоў з панэлі прыбораў.

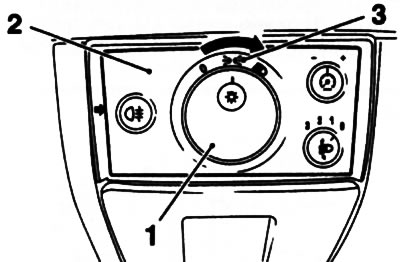

25.9. Уцісніце дзяржальню перамыкача (1) у становішча 3 (Meriva)
10. Разлучыце раз'ём электраправодкі са зваротнага боку панэлі.
Усталяванне
11. Падлучыце раз'ём электраправодкі да панэлі перамыкачоў.
12. Націсніце на дзяржальню паваротнага перамыкача і паварочвайце яе направа, пакуль фіксатары (уверсе і ўнізе) (гл. суправ. ілюстрацыю) панэлі перамыкачоў цалкам не апусцяцца ў паглыбленні.

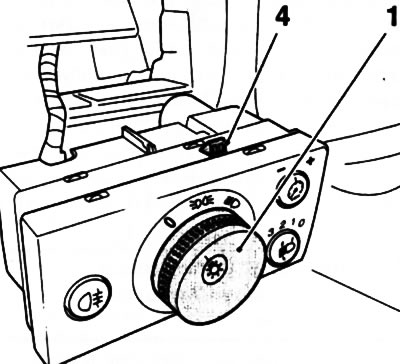

25.12. Верхні (4) і ніжні фіксатары панэлі перамыкачоў перамяшчаюцца ўверх ці ўніз пры паварочванні дзяржальні (1) паваротнага перамыкача
13. Утрымліваючы дзяржальню ў такім становішчы, устаўце панэль у пасадачнае гняздо, і павярніце рэгулятар налева да фіксацыі панэлі.
14. Падлучыце акумулятарную батарэю і праверце спраўнасць функцыянавання перамыкача ва ўсіх палажэннях і надзейнасць мацавання панэлі.
