Забележка: Инструкциите се отнасят само за седана.
Поради конструкцията на окачването, амортисьорите могат да се свалят и монтират само последователно.
Оттегляне
Отворете багажника, отстранете предпазния капак от горния ограничител на амортисьора. Развийте шестостенната гайка. Ако е необходимо, задръжте пръта на амортисьора с гаечен ключ. Отстранете чашата и гумения буфер.
За превозни средства с регулируема височина на возене
Развийте съединителната гайка и разкачете напорната тръба от амортисьора.
Вдигнете колата.

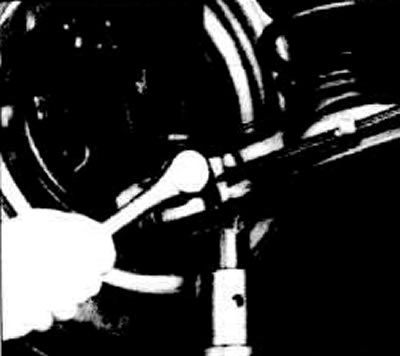

Повдигнете леко скобата в областта на амортисьора с хидравличен повдигач, за да сте сигурни, че пружината няма да изскочи.
Отстранете шестостенния болт на амортисьора от скобата на задното окачване.

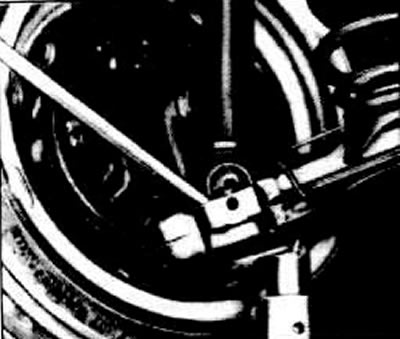

Извадете амортисьора от държача.
Ако е необходимо, използвайте стойката.
Инсталиране
Преди инсталиране проверете амортисьора, вижте параграф 12.4.
Проверете гумения буфер, сменете го, ако е необходимо. С нови амортисьори използвайте нови буфери.
Монтирайте чашата и гумения буфер върху амортисьора.

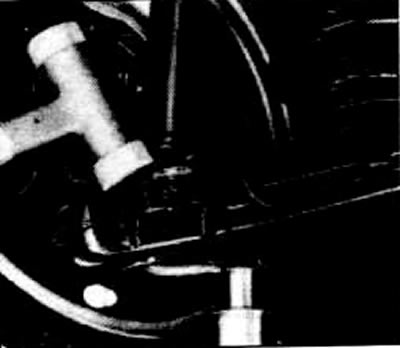

Забележка: Като се започне от шаси #2503715, се използва модифицирана чаша за монтиране на задния амортисьор. По-старите превозни средства (само седани) трябва да използват нови чаши, ако има шум в областта на задния амортисьор. Изпъкналата страна на чашата трябва да е от страната на амортисьора. Освен това е необходимо да се спазва променения регулируем размер -A-.

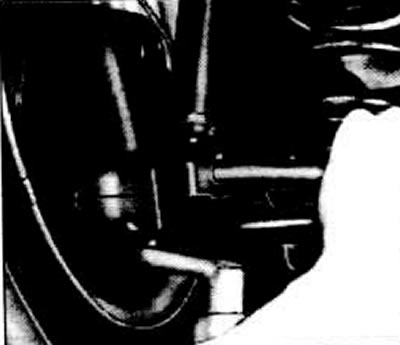

Поставете амортисьора в държача на скобата на задното окачване. Ако е необходимо, забийте амортисьора в държача с полимерен чук.

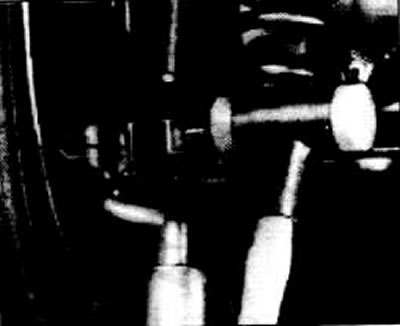

С помощта на подходящ перфоратор фиксирайте амортисьора в държача и скобата в правилната позиция.
Забийте леко закрепващия болт с полимерен чук, докато докосне скобата. Затегнете болта до 45 Nm.
При превозни средства с регулируема височина, завийте напорния тръбопровод и съединителната гайка до 3 Nm.
Монтирайте само чашата на амортисьора и гумения буфер.
Бавно спуснете автомобила, така че амортисьорът да влезе в горната опора.
Монтирайте гумения буфер, чашата и шестостенната гайка от багажника.

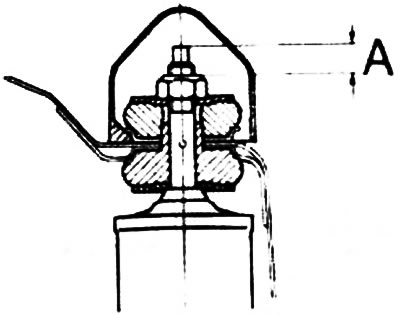

Комплект с шестостенна гайка размер А = 8 мм.
Внимание: В превозни средства, започващи с номер на шаси 2503715, монтажен размер A = 9 mm.

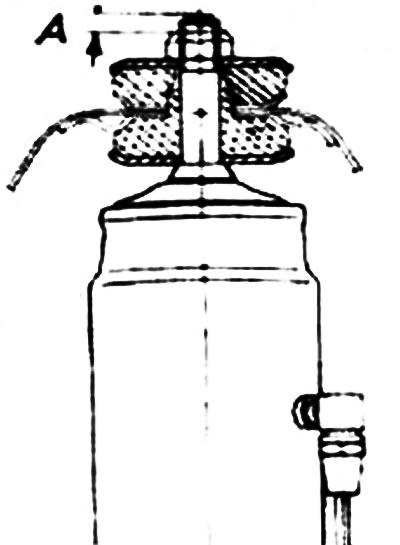

В превозни средства с регулируема височина на возене
Монтажен размер A = 6 мм.
Изпомпайте системата до налягане от 80 kPa (0,8 atm).
Поставете предпазния капак на амортисьора.
