Оттегляне
2. Изключете кабела от отрицателния полюс на батерията (вижте Глава 5).
3. Разхлабете закрепващата скоба и отделете маркуча на системата за вентилация на картера и отстранете възела на всмукателната дроселна клапа с канала на всмукателния въздух (вижте илюстрация 8.4 към Глава 3).
4. При двигатели Z10XEP/Z14XEP свалете капачката на горивния инжектор.
5. Разкачете конекторите на кабелния сноп за модула за управление на дросела и инжекторите. Намалете налягането в горивната система (вижте раздел 2).
6. Разкачете горивния тръбопровод от тръбопровода за разпределение на горивото с помощта на специалния инструмент Hazet 4501-1 (вижте илюстрацията). Когато изключвате тръбопровода, покрийте съединителя с парцал, за да предотвратите пръскане на гориво, след това затворете маркуча за гориво с щепсел и го оставете настрани.

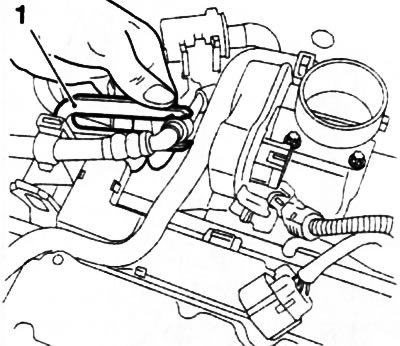

13.6. Откачване на горивопровода с помощта на специален инструмент (1)
7. Развийте 4 фиксиращи болта един по един и отстранете модула на дроселната клапа, като маркучът на охладителната система не трябва да се откачва.
8. Развийте 2 фиксиращи болта и извадете гориворазпределителната магистрала заедно с инжекторите от двигателя. Отстранете задържащите скоби (вижте илюстрацията) и отделете инжекторите от тръбопровода за разпределение на горивото.
Инсталиране
9. Сменете О-пръстените на инжекторите и ги смажете със силиконова грес (бяла).

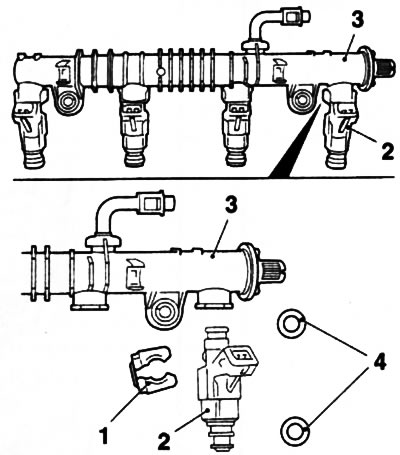

13.9. Закрепване на инжекторите (2) към тръбопровода за разпределение на горивото (3) (на примера на двигателя Z12XE)
10. Поставете инжекторите на магистралата за разпределение на горивото, като в същото време трябва да поставите заключващи скоби, така че издатината на инжектора да влезе в жлеба на скобата (вижте илюстрацията).

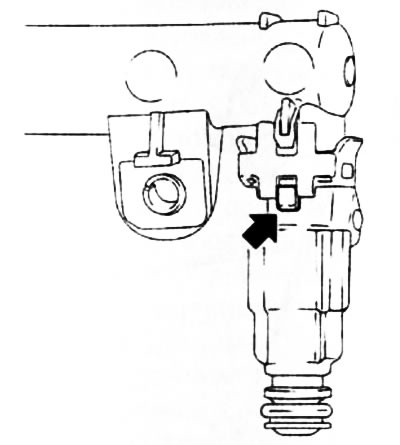

13.10. Монтиране на задържащата скоба
11. Поставете магистрала за разпределение на горивото и затегнете нейното закрепване с необходимото усилие.
12. По-нататъшното инсталиране се извършва в обратния ред на отстраняването.
