Оттегляне
1. Общата схема на свързване на компонентите на всмукателния тракт на системата за подаване на въздух е показана в съпротивление. илюстрации. По принцип закрепването на тръбопроводи и ръкави се извършва с помощта на скоби от различни видове. В някои случаи за тази цел се използват болтови връзки.

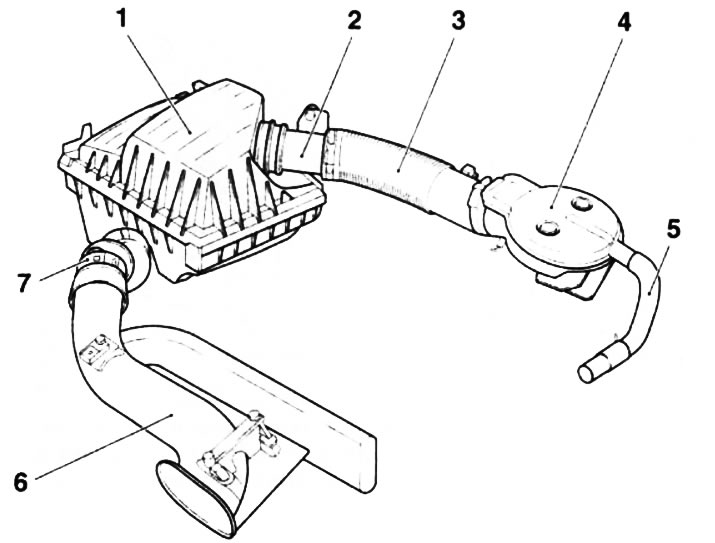

6.1a. Път на входящия въздух (при използване на двигателя Z12XE като пример): 1. Въздушен филтър; 2. Сензор за измерване на въздушна маса; 3. Входящ въздуховод; 4. Входящ възел; 5. Маркуч на системата за вентилация на картера; 6. Въздухозаборник на системата за подаване на въздух с резонатор; 7. Свързваща втулка

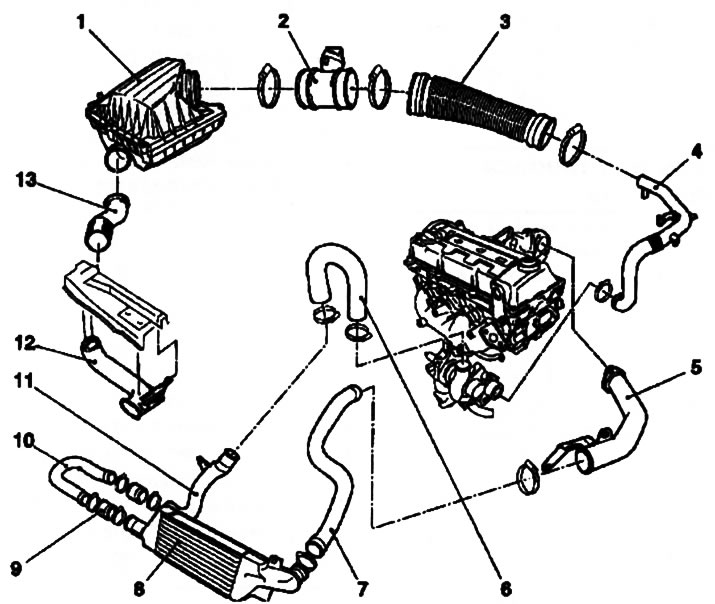

6.1b. Компоненти на пътя на всмукателния въздух на дизелов двигател с турбокомпресор (използвайки двигателя Z17DT като пример): 1. Корпус на въздушния филтър; 2. Сензор за измерване на въздушна маса; 3. Входящ въздуховод; 4. Входяща тръба; 5. Вход на тялото на дросела; 6, 7, 9. Нагнетателни маркучи; 8. Охладител на пълнене (интеркулер); 10, 11. Нагнетателни тръби; 12. Въздухозаборник с резонатор; 13. Свързващ маркуч
2. Най-важният елемент от системата за подаване на въздух е въздушният филтър. Обслужването изисква премахване само на горния капак (вижте Глава 1), но много ремонти и замени на други части на двигателното отделение изискват премахване на целия въздушен филтър.
3. Този раздел описва подробно процедурата за отстраняване на въздушния филтър на двигателя Z13DT. При други двигатели тази операция се извършва по подобен начин.
4. След като натиснете скобата в посоката, посочена със стрелка (вижте sopr. илюстрация), разединете гнездото на електропроводимостта на измервателния уред за измерване на масата на въздуха. Освободете кабелния сноп, като отрежете държачите, ако е необходимо, маркирайте позицията им за последващо инсталиране на нови.

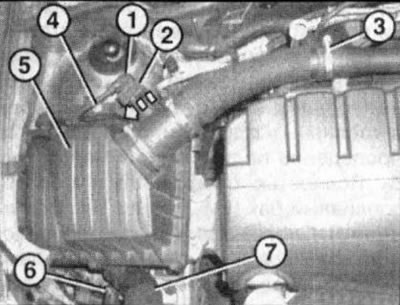

6.4. Въздушен филтър (5) (на примера на двигателя Z13DT): 1. Конектор за окабеляване на сензора за въздушна маса; 2. Фиксатор; 3. Монтажна скоба; 4. Тог фиксиращ винт; 6. Поддръжка на въздушен филтър; 7. Свързващ маркуч
5. С помощта на гаечен ключ (например Hazet 426-7) разхлабете скобата (вижте илюстрация 6.4) и разкачете входящия въздуховод от всмукателната тръба.
6. С помощта на отвертка (например Hazet 837-T30) развийте винта Torx, закрепващ държача на въздушния филтър към горната част на амортисьора (вижте илюстрация 6.4)
7. Повдигнете въздушния филтър от страната на държача и го разкачете от опората (вижте илюстрация 6.4) от противоположната страна. Отделете свързващия маркуч от въздушния филтър и извадете филтърния възел от двигателното отделение.
Инсталиране
8. Монтажът се извършва в ред, обратен на демонтирането на компонентите. Когато монтирате свързващия маркуч, уверете се, че издатината на дюзата на корпуса на въздушния филтър съвпада с жлеба на маркуча.
Забележка: Посоката на стрелката на сензора за въздушна маса трябва да съвпада с посоката на входящия въздушен поток.
