Модели Corsa
1. Изключете кабела от отрицателния полюс на батерията (вижте Глава 5).
2. Отстранете тапицерията на съответната врата (вижте раздел 23).
3. Отделете изолационното фолио от рамката на вратата, доколкото е необходимо, за да освободите достъп до съответните части.
4. Отстранете вътрешната дръжка на вратата на задната врата (вижте Раздел 21). С помощта на дорник избийте нитовете на лоста на бутона за заключване на задната врата, разкачете лоста и държача на кабела от модула на вратата.
5. На задната врата отстранете направляващото стъкло.
6. Разединете гнездото на електропровода на електромотора на задвижването на регулатора на прозореца (вижте sopr. илюстрация).

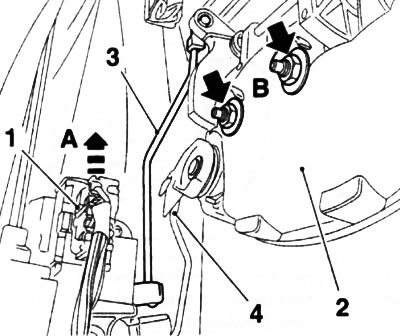

18.6. Гайки (означени със стрелки B), закрепващи монтажната купа (2) на външната дръжка на вратата (модели Corsa) - стрелка A показва посоката на разединяване на конектора на електрическото окабеляване: 1. Конектор на електрическото окабеляване; 3. Издърпване на дръжката на вратата; 4. Прът на цилиндъра на бравата
7. Разхлабете 2 гайки на предната врата и свалете монтажната купа на външната дръжка на вратата (вижте илюстрация 18.6).
Забележка: На вратата на багажника, за да премахнете външната дръжка, трябва да премахнете и монтажната купа.
8. На предната врата освободете и отделете пръта на дръжката на вратата от резето на ключалката и задвижващия прът от тялото на цилиндъра на ключалката (вижте илюстрация 18.6).
9. Развийте 3 винта на задната стена на вратата (вижте илюстрацията) и отделете ключалката от рамката на вратата.

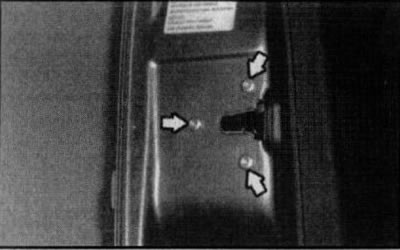

18.9. Винтове (обозначени със стрелки), закрепващи ключалката на страничната врата
10. Изключете кабела на задвижването на вътрешната дръжка на вратата и бутона за изключване на ключалката (вижте собр. илюстрация).

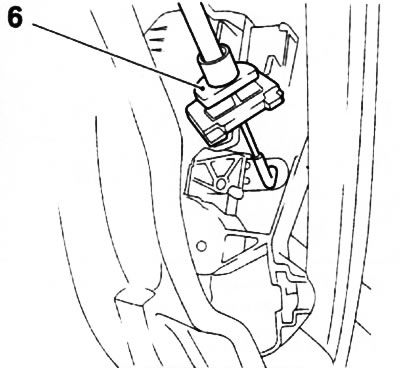

18.10. Жило (6) за задвижване на вътрешната дръжка на вратата и бутона за изключване на ключалката на вратата
11. Монтажът се извършва в ред, връщането към ред за премахване. Сменете изолационния филм, ако е необходимо. Обърнете внимание на надеждността на фиксирането на кабели и пръти. Без да затръшвате вратата, проверете работата на заключващия механизъм.
Модели Meriva
12. Изключете кабела от отрицателния полюс на батерията (вижте Глава 5).
13. Отстранете тапицерията на вратата (вижте Раздел 23).
14. Отделете изолационното фолио от рамката на вратата, доколкото е необходимо, за да освободите достъп до съответните части.
15. Издърпайте скобата и изключете гнездото на електропровода на електромотора на задвижването на регулатора на прозореца на ключалката на вратата (вижте собр. илюстрация).

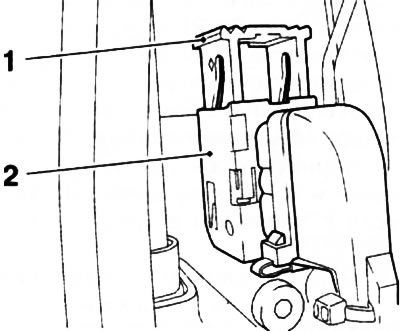

18.15. Фиксатор (1) конектор (2) електрическо окабеляване (модели Meriva)
16. Отстранете 3 винта от задната крайна стена на вратата и отделете ключалката от рамката на вратата (вижте илюстрация 18.9).
17. Разкачете задвижващия кабел на вътрешната дръжка на вратата и бутона за освобождаване на ключалката (вижте илюстрация 18.10).
18. Монтажът се извършва по ред, връщането към ред за премахване. Сменете изолационния филм, ако е необходимо. Без да затръшвате вратата, проверете работата на заключващия механизъм.
