Премахване и монтиране на превключвател на спирачните светлини

1. Сензорният превключвател е прикрепен към скобата на спирачния педал и при натискане ви позволява да активирате спирачните светлини. предупреждава другите участници в движението за началото на спирането. Спирачните светлини трябва да се активират с ход на педала от 15±5 мм.В допълнение, сензорният превключвател изпраща съответен сигнал към модула за управление на ABS/EDS, за да активира процеса на управление на спирачките. Поради тази причина прецизното функциониране и настройка на сензора е изключително важно.

2. Изключете кабела от отрицателния полюс на батерията (вижте Глава 5).

3. Преместете предната седалка назад, доколкото е възможно.

4. За да получите достъп до педала на спирачката, отстранете долния декоративен капак на арматурното табло и страничния декоративен капак на централната конзола от страната на пространството за краката на водача, както и маркуча за подаване на въздух към пространството за краката на водача (вижте глава 11).

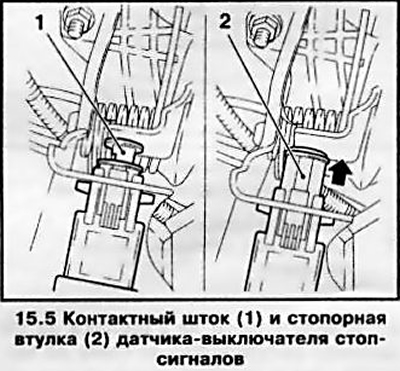

5. Помолете асистент да натисне педала на спирачката и да го задържи в това положение - контактният прът на сензора трябва да се измести. Издърпайте заключващата втулка на сензора до упор в посоката, посочена от стрелката (вижте илюстрацията).

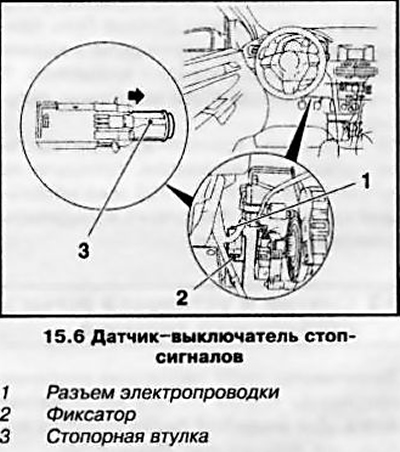

6. Изстискайте скобите (вижте sopr. илюстрация) и вземете превключвателя на габарита от рамото на педала. Изключете електрическия конектор от сензора.



7. Монтажът се извършва в обратен ред.
