Проверка хода педали привода выключения сцепления

Ход педали сцепления проверяют для оценки его технического состояния и при выяснении причин нарушения нормальной работы (сцепление «ведет», «пробуксовывает» и пр.).

Вам потребуется линейка.

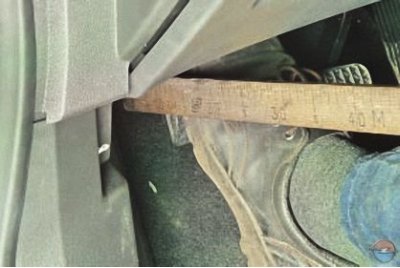

1. Не нажимая на педаль, измерьте расстояние между накладкой педали и ковриком пола кузова.

2. Не изменяя положения линейки, переместите педаль в пределах ощутимого рукой люфта и измерьте ход педали в пределах этого люфта. Разность измерений должна быть не более 3 мм. Если это не так, замените главный цилиндр привода выключения сцепления или отремонтируйте педаль.

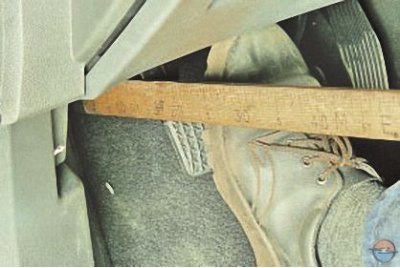

3. Не изменяя положения линейки, нажмите на педаль до момента ощутимого сопротивления дальнейшему перемещению (свободный ход педали, во время которого выбирается зазор между подшипником выключения сцепления и поршнем рабочего цилиндра) и вновь измерьте расстояние между накладкой педали и ковриком. Разность двух измерений должна быть 6–12 мм. Если свободный ход педали больше, возможно нечеткое выключение сцепления (сцепление «ведет»). При чрезмерно малом свободном ходе или его полном отсутствии сцепление не полностью включается (сцепление «пробуксовывает»).


4. Не изменяя положения линейки, нажмите на педаль до упора и вновь измерьте расстояние между накладкой педали и ковриком. Разность двух измерений должна быть (135±5) мм. Регулировка полного хода и высота педали привода выключения сцепления в эксплуатации не предусмотрена. Значительное отклонение хода от указанного значения, сопровождающееся ненормальной работой сцепления (сцепление «пробуксовывает», «ведет», рывки в момент трогания с места), свидетельствует о повреждении сцепления или привода его выключения. При незначительных отклонениях хода от указанного значения, но при исправной работе сцепления его можно продолжать эксплуатировать.

5. Проверьте момент включения сцепления при отпускании педали. При работающем на холостом ходу двигателе нажмите на педаль до упора, включите первую передачу и начинайте медленно отпускать педаль, стараясь определить, при каком расстоянии площадки педали от пола автомобиль начинает двигаться. Если сцепление и привод его выключения в нормальном состоянии, это расстояние должно быть 30–40 мм. Если ход педали до включения сцепления не соответствует указанному интервалу значений, проверьте следующее:

• свободный ход педали сцепления;
• полный ход педали сцепления. При меньшем, чем допустимо, ходе проверьте состояние привода выключения сцепления;
• наличие воздуха в гидроприводе выключения сцепления. При необходимости прокачайте гидропривод;
• состояние нажимного и ведомого дисков сцепления. При необходимости замените дефектные узлы и детали.
