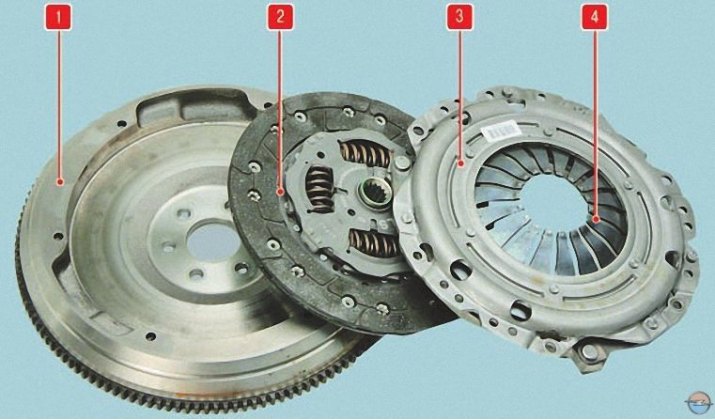

Рис. 1. Сцепление: 1 – маховик; 2 – ведомый диск; 3 – кожух сцепления с нажимным диском; 4 – диафрагменная пружина

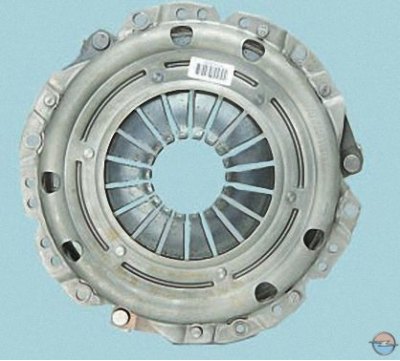

Нажимной диск смонтирован в стальном штампованном кожухе 3 (рис. 1), прикрепленном шестью болтами к маховику 1 двигателя.

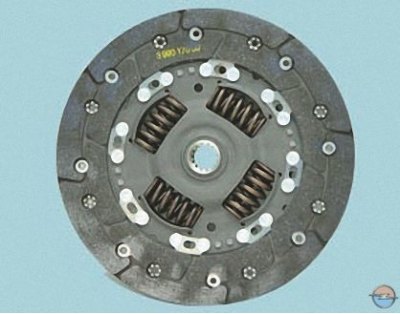

Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском.

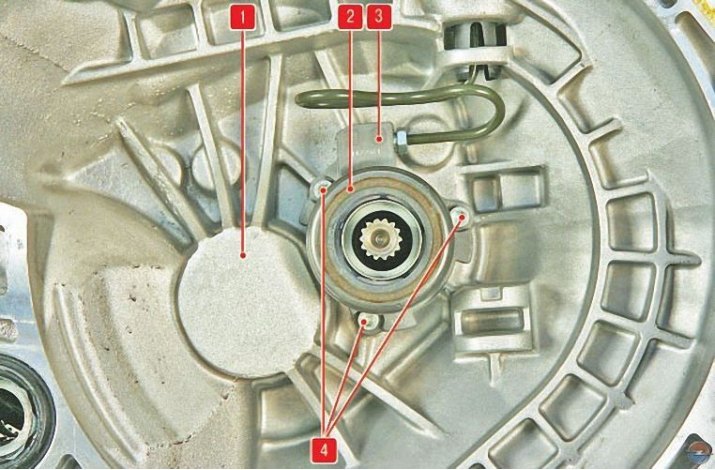

Подшипник 2 (рис. 2) выключения сцепления конструктивно объединен с рабочим цилиндром 3, прикрепленным тремя болтами 4 к картеру 1 сцепления.
Рис. 2. Подшипник выключения сцепления, объединенный с рабочим цилиндром привода выключения сцепления: 1 – картер сцепления; 2 – подшипник выключения сцепления; 3 – рабочий цилиндр привода выключения сцепления; 4 – болты крепления рабочего цилиндра привода выключения сцепления
Гидравлический привод выключения сцепления состоит из следующих элементов…

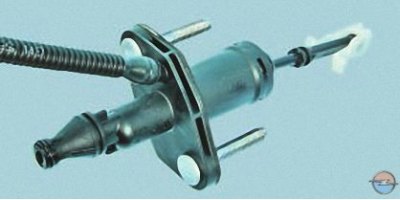

…главного цилиндра, установленного в моторном отсеке…
…рабочего цилиндра 3 (см. рис. 2), объединенного с подшипником выключения сцепления…

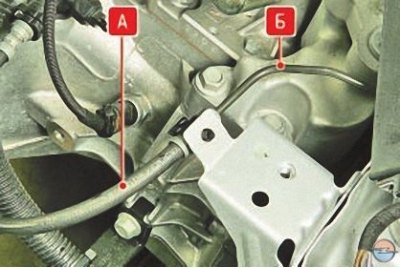

…трубопровода, состоящего из шланга А и трубки Б…

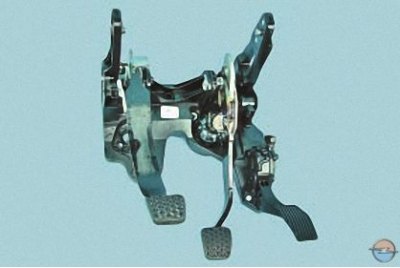

…и педали сцепления, кронштейн которой, общий с педалью тормоза, прикреплен гайками к щиту передка кузова.
Шток главного цилиндра привода выключения сцепления соединен с педалью специальным пластмассовым пружинным фиксатором.
Примечание. Для наглядности показано на снятом блоке педалей.
Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость. Регулировка привода выключения сцепления не предусмотрена, возможна только проверка хода педали сцепления с целью определения технического состояния сцепления.
Полезные советы
Чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой чуть-чуть педали находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль.
Пробуксовку сцепления легко можно определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.
